熱成像電線檢測應用方案

日期： 2021-06-11 15:20:11.0

瀏覽次數： 13262

一、項目背景

電線在長期運行過程中，很有可能由于接頭接觸不良、制作不良、接頭老化等原因，在大電流作用下，接頭溫度升高，接觸電阻增大，惡性循環造成安全隱患，而解決電纜過熱問題是預防此事故發生的關鍵，從整個過程分析，若能在火災潛伏期的溫度緩慢或異常升高時期就及時發現，并才去補救措施，當是最佳的防范時期。

二、項目需求情況

1. 測溫范圍：0～250°C

2. 響應反饋時間： 300 ms以內

3. 測量目標范圍：電線OD 2.0～10.0mm, 震動導致的中心移動+/-5.0mm以內

4. 數據集成：需要考慮將所有測量點集中顯示在一個操作控制屏上，可報警，可導出數據。

電線有絕緣層，電線不通電的情況下去測，最小直徑2mm，線是懸空的，測20mm范圍的流動電線溫度，用熱成像傳感器，10個點，再通過有線方式拉線到采集設備顯示和報警以及儲存。

高清熱成像實拍圖

三、系統架構

用戶在現場安裝熱成像相機，熱成像相機在監控區域內檢測到各測溫點的線纜的溫度數據，通過網絡，把溫度數據信號給平臺軟件。平臺軟件可同時接入最多64臺紅外熱成像相機，并對每臺相機進行溫度分析;可單獨對每個相機進行溫度閾值設置，可在軟件手動調整測試數值，超過設置溫度值進行高溫報警，并自動拍攝報警時的紅外熱圖。

IE&微信實時查看/紅外成像即時分享/微信&短信超限預警/輕量小體積及更小功率設計，為現場狀態監控提供先進的紅外熱像解決方案。

系統拓?fù)鋱D

四、系統設計

4.1前端點位設計

前端點位設計主要包含紅外熱成像相機硬件，具體數量及安裝點位后續根據所選產品的型號及鏡頭焦距等因素進行計算;

熱成像的基本原理為：

所有的物體都會輻射電磁波，電磁波也包含很多種像紫外、可見光等，熱成像攝像機主要是采集紅外頻段中熱紅外波段的光，來探測物體發出的熱輻射。因?yàn)楦鱾€(gè)物體發出的熱輻射不同，利用熱量差異來發現和識別目標。

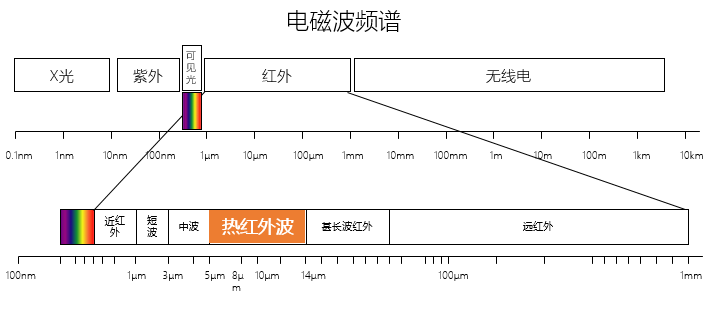

電磁輻射波長圖

4.2傳輸網絡設計

本款紅外相機傳輸網絡與常規可見光監控一致(呈像為紅外光)，以項目實際情況為準。監控傳輸網絡系統主要作用是接入各類監控資源，為中心管理平臺的各項應用提供基礎保障，能夠更好的服務于各類用戶。

4.3后端軟件管理設計

軟件是整個系統的核心，實現對前端數據采集的匯聚，并對圖像和溫度數據資源進行統一管理和調度。本系統軟件可實現同時對多臺熱成像數據進行分析的功能。本軟件主要功能有：

1. 監控畫面中個點的準確溫度數據;

2. 鼠標實時測溫，并可設置多種測溫模式，點,線，框的溫度顯示

3. 偽彩色設置多達10種，為色彩表征溫度場分布情況細節

4. 溫度閾值報警

5. 溫度校準補償

6. 過程拍照或錄像

7. 報警自動抓拍照片并記錄
