智慧用電解決方案【銀行項目】

日期： 2021-01-20 09:48:57.0

瀏覽次數： 45967

銀行作為國家重要部門，是國家經濟建設的中樞，也是消防的重點單位。用電安全是銀行安全保衛工作的一個重要環節。

現如今隨著科技的不斷發展隨，信息技術已經成為提升銀行核心競爭力的重要手段。在此趨勢下，采用的電子設備種類也越來越多，對電子設備的使用強度隨之大大增強，但電氣系統設計、建設、運營、使用的過程中往往忽視安全用電，缺乏相應的網絡化管理手段。

方案需求：

1、主樓共22層，根據5層配電箱進行配置

2、主樓插座配電箱和照明配電箱，總開關與消防聯動，不做配置

3、主樓空調配電箱為新增配電箱

4、北樓共8層，根據5層配電箱進行配置

5、數據大樓共5層，1～2層為數據中心不做配置

6、宿舍樓共4層，總配電柜中只對總路做監測

方案設計介紹：

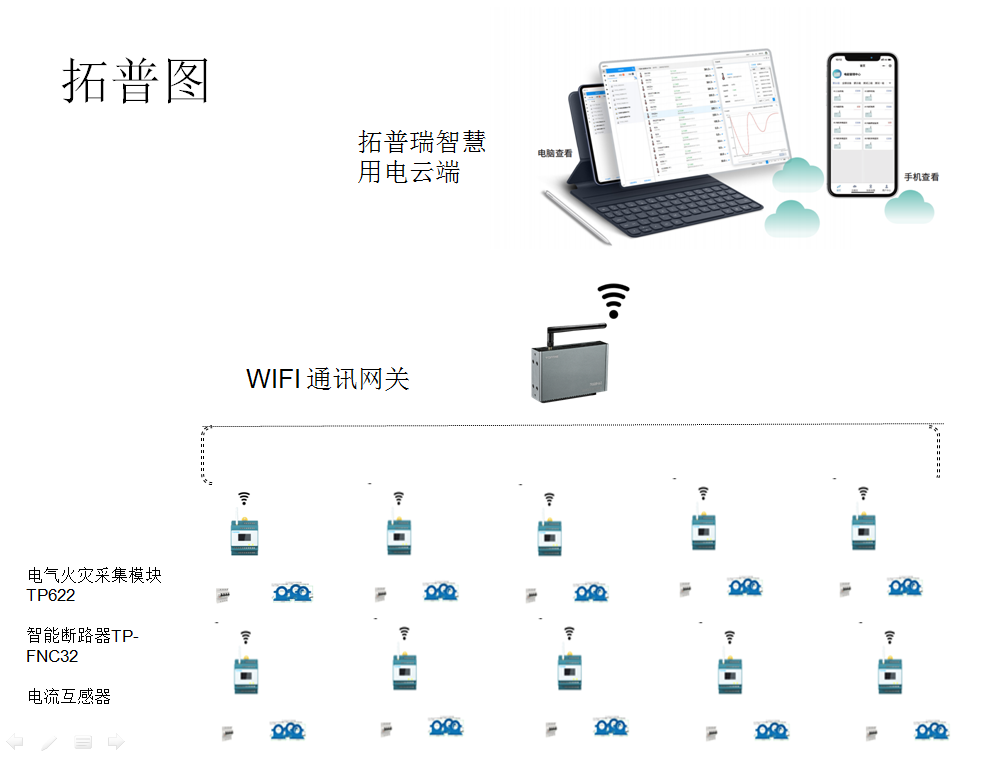

拓普瑞智慧用電監管云平臺分為三部分

1.電力傳感、智能斷路器;

2.網關(4G、WIFI、以太網);

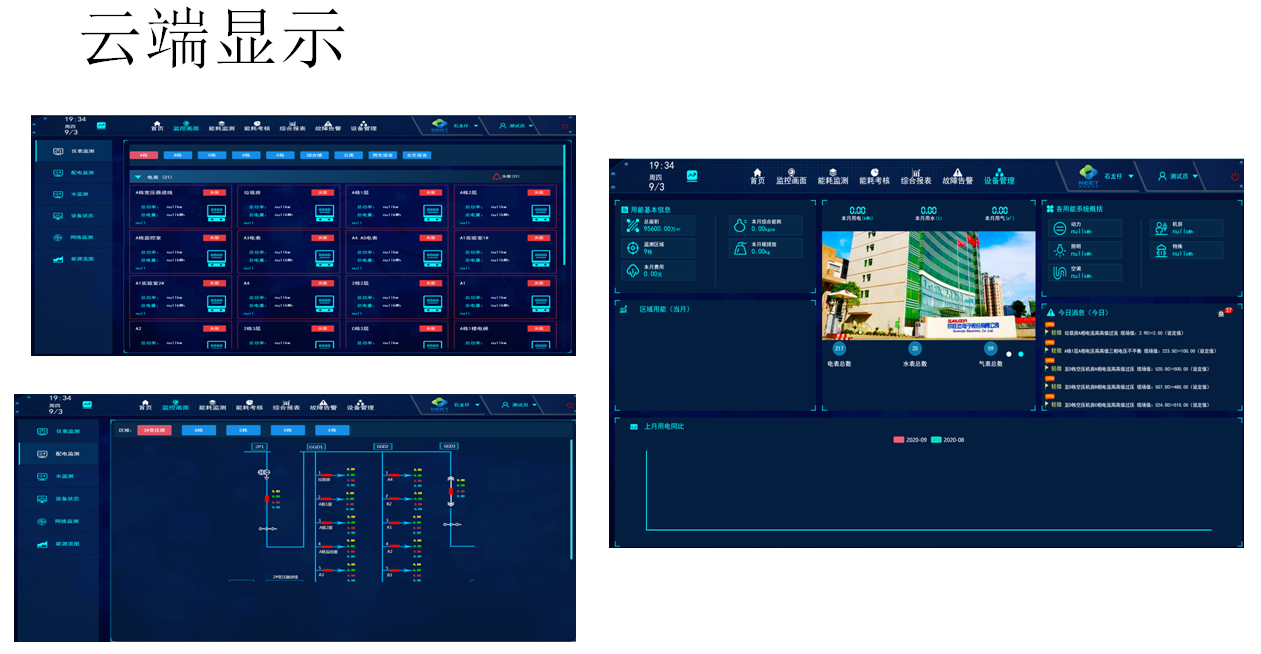

3.云平臺大數據和智能云計算大屏顯示監測控制;

智慧用電監管平臺能夠對電壓、電流、溫度等進行實時監測并進行數據分析，對被保護線路的過壓、過載、過流、過溫、欠壓、打火、缺相、設備不在線等情況進行預警及斷閘，拓普瑞系統在發現電氣火災預警時，信息可多種途徑及時通知相關單位人員處理，確保用電線路系統安全及智能化管理。系統具有獨立完整功能，通過系統平臺及前端系統設備實現對電氣火災風險的檢測預警及管理，系統預留與其他應用系統、設備交互對接接口，具有很好的擴展性及融合性。

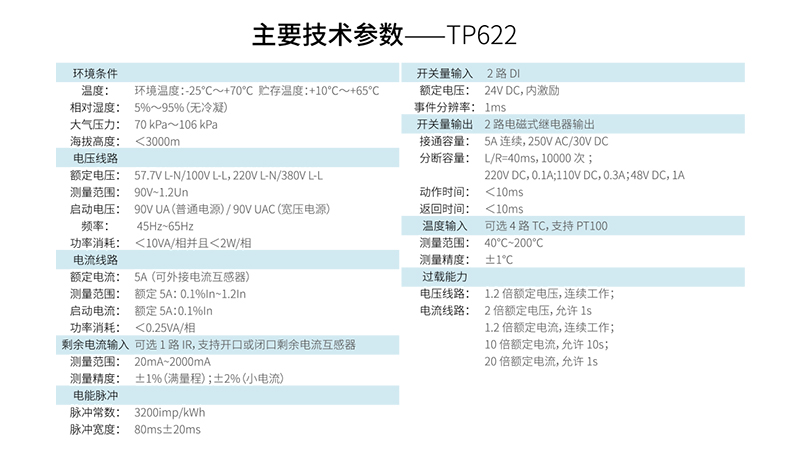

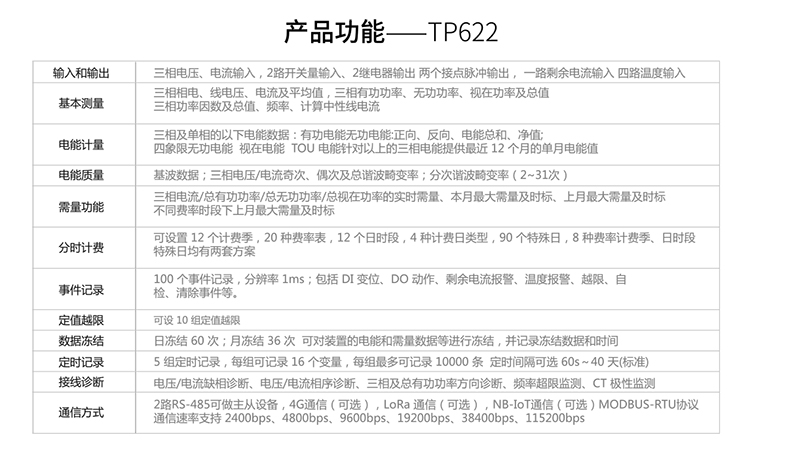

電氣火災采集模塊TP622

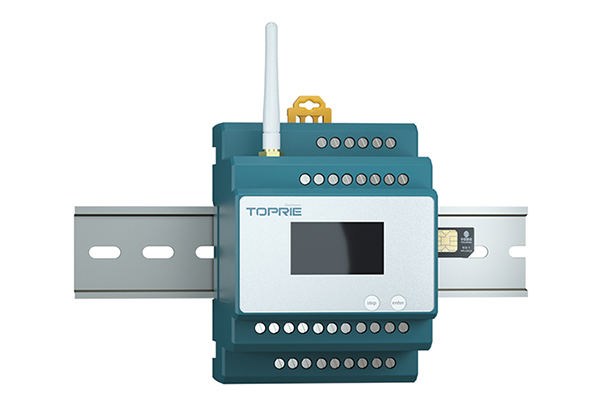

TP622物聯網電力儀表

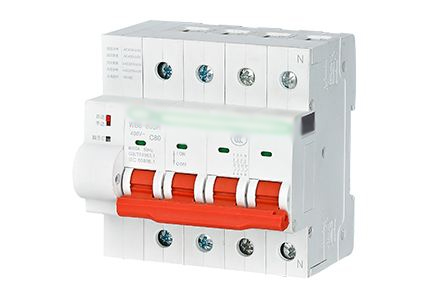

智能斷路器TP系列

產品特點

2.1 采用小型斷路器+電動操作機構組合的方式實現，斷路器與電動操作機構通過內軸傳動，保證合閘同步性的同時防止惡意拆卸傳動軸;

2.2 斷路器機構設計采用自由脫扣設計，保證斷路器可以可靠而有效的斷開，80A以上斷路器過載保護采用分流設計，保證斷路器溫升低，給安全使用帶來保障;

2.3 電動操作機構采用高效可靠的直流電機，為分合閘提供穩定動力，傳動齒輪采用進口齒輪材料，保證分合閘的可靠性和壽命;

2.4 控制電路板主芯片采用進口CPU，抗高低溫能力強，功耗低，齒輪轉動定位系統采用高精密霍爾傳感器，定位準確，抗干擾能力強;全電路板考慮抗干擾設計，滿足EMC要求，線路板獨特的休眠設計，使其在不工作(分合閘)時功耗極低(小于6mA)達到節能目的;

2.5 斷路器動作機構我司自主設計開發，獨特的結構可實現全自動化裝配、檢測，在國內領先;

2.6 產品采用全新專用設計，取電線路板內置，可以防止外部破壞而引起的不跳閘或遠程控制失效，相比外掛線路板產品更為安全、可靠，美觀;

2.7 具有遠程防止合閘功能，給設備維護帶來了可靠的安全保證。

2.8 產品整機通電功耗低于國家標準60%，更為節能環保;

2.9本產品通信方式為：RS458 MODBUS協議，波特率9600

智慧電監管平臺通過(485/4G/WIFI/以太網)等網絡技術采集銀行用電設備(8小時、24小時)，檢測設備設置在主配電箱的出線端，設置要求符合《火災自動報警系統設計規范》GB50116規定。用電檢測預警設備采用有線或者無線通訊方式與主機連接，通過銀行傳輸網絡上傳監控中心，確保網絡安全。設備符合相關法律法規認證要求的系統產品，且產品的技術性能滿足設置場所環境溫度、濕度及防護等級的實際需求。
