一、項目背景

根據技改項目要求針對一二期循環水泵、涼水塔電機進行增加溫度巡檢儀，現有的手持測溫儀測試弊端：1、溫度數據無法集中管理 2、不帶儲存功能，無法做后續數據分析3、費時費力增加工作量.

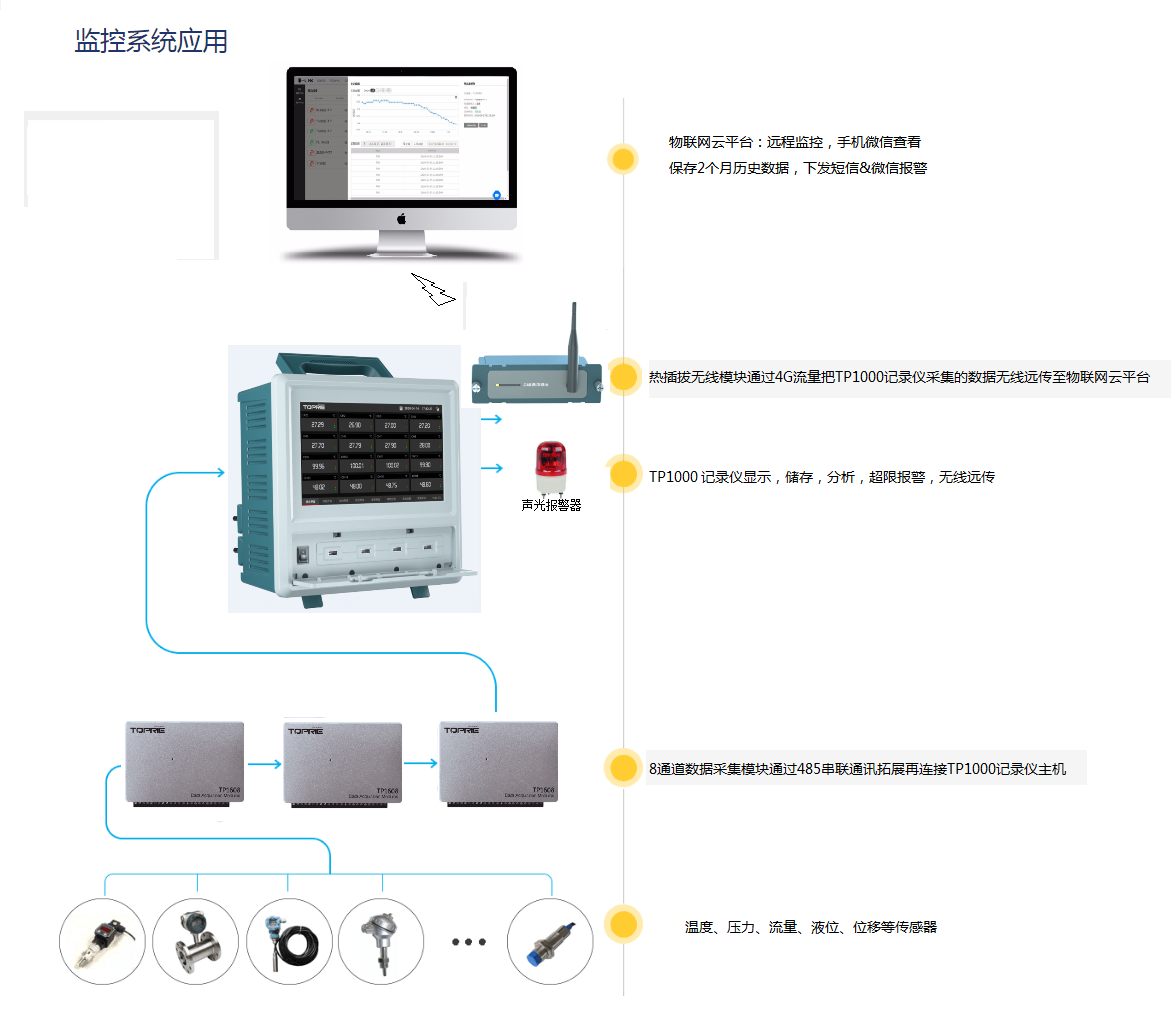

1、因每臺電機測試點位置較遠，必須用外置采集模塊放置于電機就近，室外放置應增加防雨、防腐蝕、防寒、防熱功能。

2、通過485通訊線串聯采集模塊，最后連接多路數據記錄儀上顯示所有模塊的數據并儲存，多路數據記錄儀上安裝報警裝置，超過限

值報警。

3、安裝無線終端設備，通過4G流量把多路數據記錄儀采集的數據遠程發送到免費開放的物聯網云平臺，數據上傳到云平臺后可遠

程手機即可查看實時數據/實時曲線走向，下發短信&微信報，

云平臺也儲存2個月的歷史數據。

4、數據統一管理，及時發現并處理現場異常，提高工作效率，節的生產成本，達到數據化智能化控制。

5、采用高亮度觸控10.1寸彩色液晶屏，CFL背光、畫面清晰、采用ARM微處理器，可同時實現多路(儀器主機內部最高支持64路以及更多

路)信號采集、記錄、顯示和報警

采用70MB大容量的 FLASH閃存芯片存貯歷史數據，掉電永不丟失數據

6、顯示工程量數據的數值范圍更寬可顯示6位數值：-990，99°1999099

7、可以進行參數設置、顯示工程位號，工程單位，有流量累積等功能，具有紅色報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警;

8、顯示精度高，基本誤差為土0.2%F?S，內置GB2312漢字庫，使用全拼輸入法輸入，配備標準USB2.0接口。可使用鼠標鍵盤方便操作，輸出歷史數據轉存快捷方便。

9、標準串行通訊接口，帶光偶隔離的RS485和RS232C以及以太網：

支持標準 Modbus RTU通訊協議(選配功能)，除支持本公司數據管理軟件外，還支持其它組態軟件。

交流電源AC85-265V寬電壓范田內正常工作,提供變送器DC24v隔離配電。

高壓電動機測溫系統解決方案

物聯網平臺將上傳的數據進行處理：可以實現實時數據的數值、曲線顯示;遠傳數據的儲存;遠程微信&短信&郵件報警;手機APP遠傳查看等等一系列的功能，有效的保證了現場系統的運行穩定可靠性。

高壓電動機測溫系統解決方案

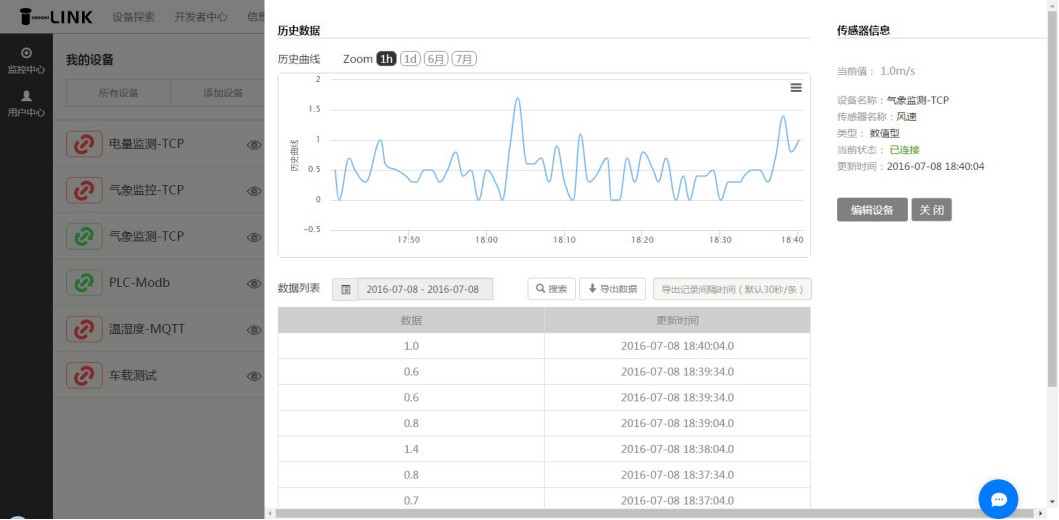

物聯網平臺PC端顯示界面

高壓電動機測溫系統解決方案

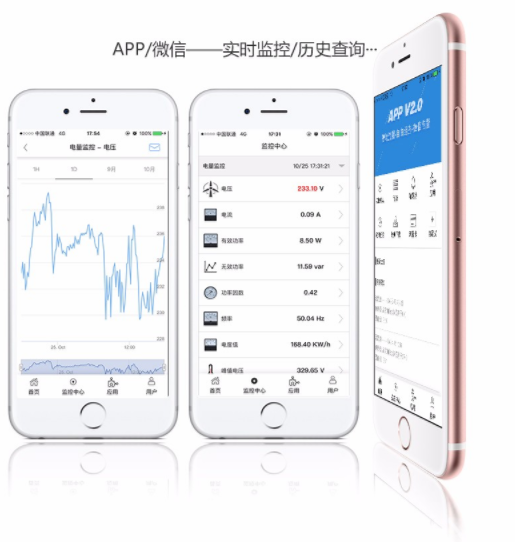

手機監控顯示界面

高壓電動機測溫系統解決方案

手機報警顯示界面

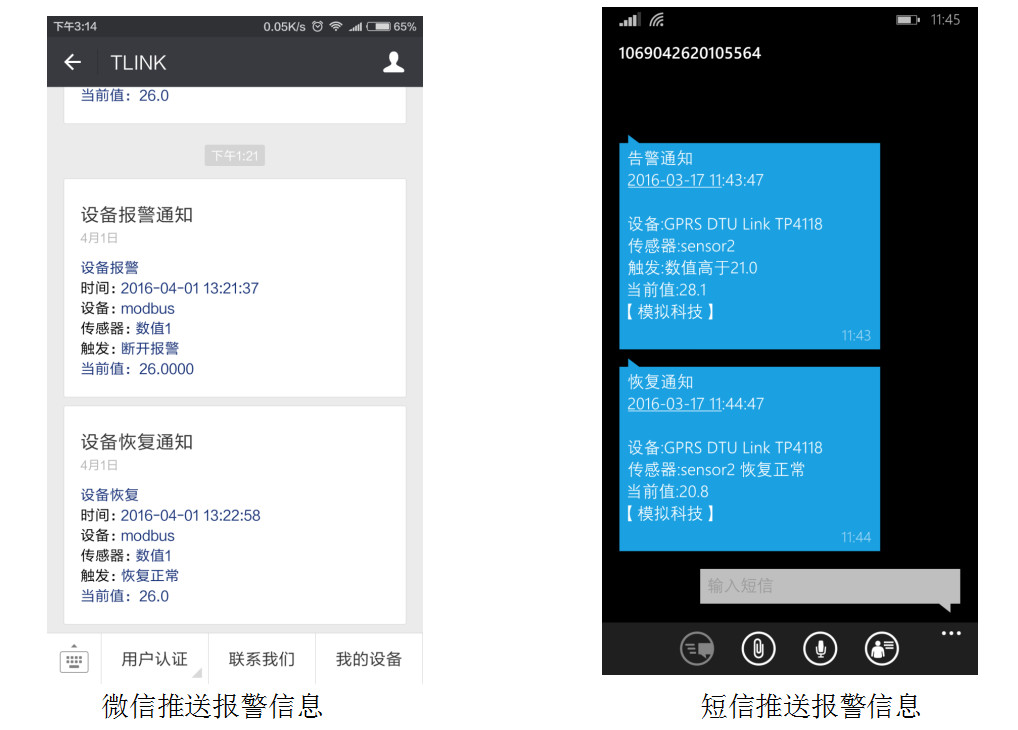

云平臺同時提供了微信報警和短信報警功能，當某個值達到設置的上下限時，通過微信或者短信給指定的管理人員發送報警信息。

高壓電動機測溫系統解決方案

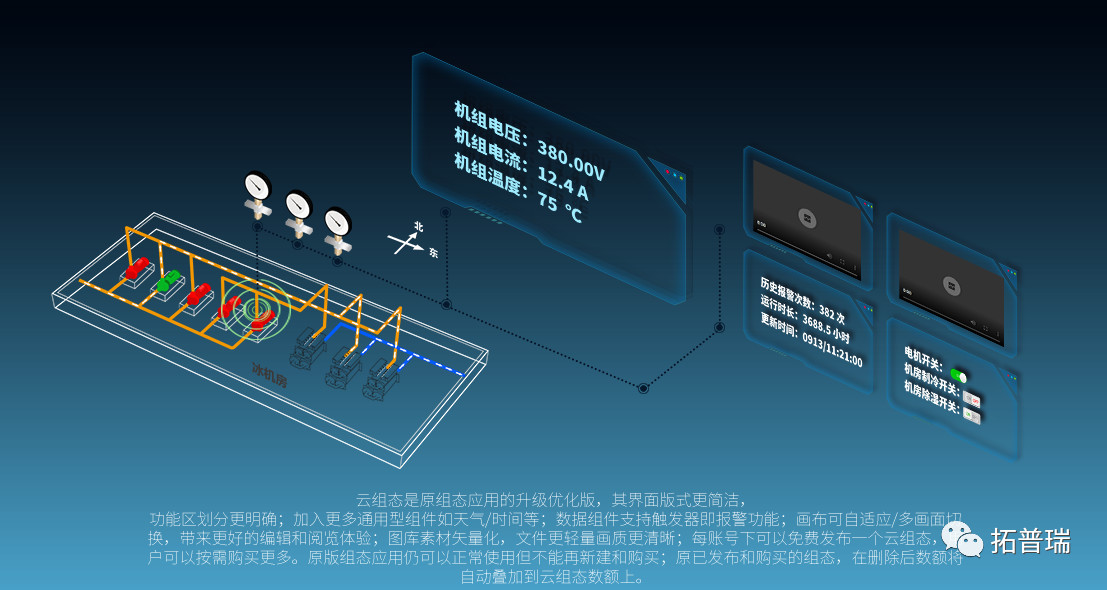

云組態界面
