運輸方艙監控系統方案（不連接平臺，短信查看實時數據）

日期： 2021-01-19 14:34:41.0

瀏覽次數： 20299

一、概述
運輸方艙監控系統主要完成運輸方艙的溫度、濕度、大氣壓力的檢測、顯示、傳輸、儲存等功能。
運輸方艙監控系統硬件由24V電源適配器、數據采集T3記錄儀、溫濕度傳感器、大氣壓力傳感器、Zigbee無線接收器、短信模塊等組成，其中溫、濕度傳感器和大氣壓力傳感器安裝在方艙內部，數據采集T3記錄儀安裝在方艙外部，Zigbee無線接收器通過USB線連接計算機，利用短信模塊進行用戶的驗證以及實時數據查看。

二、主要技術指標

1、數據采集器T3記錄儀供電電源：DC24V。

2、數據傳輸方式：以太網傳輸、Zigbee無線傳輸、短信模塊數據傳輸
3、Zigbee無線數據傳輸距離：空曠條件下大于300米，若有障礙物或距離較遠需增加中繼器，中繼器數量視阻礙程度而定。
4、溫濕度變送器參數： DC24V供電，精度：±0.2℃；±2%RH。
5、壓力變送器參數：DC24V供電，最大150KPa，精度±0.2%。

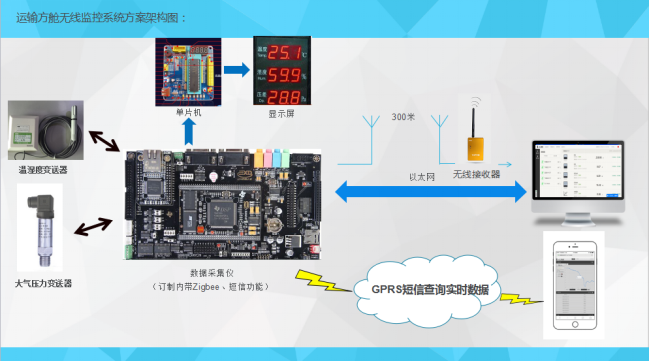

6、運輸方艙無線監控系統方案拓撲圖：

運輸方艙無線監控系統方案拓撲圖

三、數據采集T3記錄儀

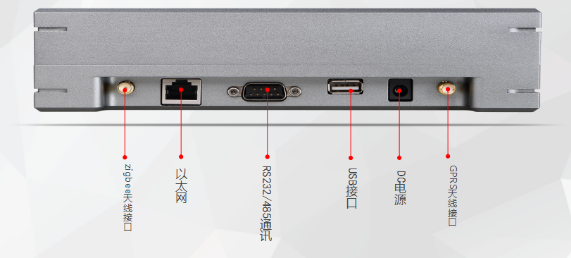

數據采集T3記錄儀接口圖

數據采集T3記錄儀接口

3.1、數據采集T3記錄儀接口說明
DC24V接口：24VDC/1A電源輸入。
網絡接口：標準以太網接口，用于計算機與數據采集T3記錄儀進行數據傳輸。
數據采集T3記錄儀上部左側高頻接口為Zigbee無線信號傳輸天線接口，上部右側高頻接口為GPRS無線網卡天線接口。
Zigbee無線發射器用于無線數據傳輸，接收器只需連接到計算機USB接口即可工作，無需外部電源供電，接收器必須連接天線才能接收數據。
3.2 數據采集T3記錄儀功能
數據采集T3記錄儀運行過程中所顯示的畫面為運行畫面，包括數值顯示界面、棒圖畫面、曲線界面；報警界面；及設置按鈕、參數設置、系統設置等畫面。其中顯示界面、棒圖畫面、實時（歷史）曲線畫面為常用的基本畫面。8通道的畫面中增添了綜合界面。屏幕右上角的時間顯示為當前的日期及時間。（具體參數和系統操作請參考說明書）

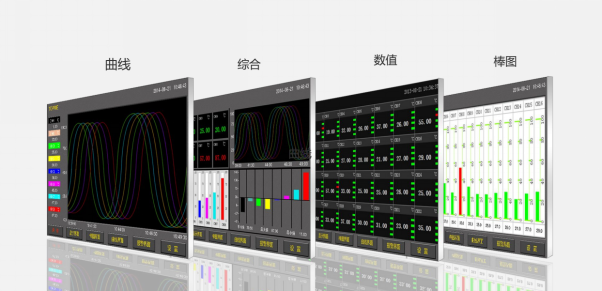

數據采集T3記錄儀顯示界面圖

數據采集T3記錄儀顯示界面

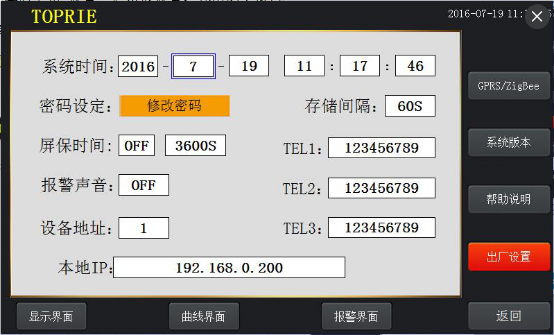

系統設置界面圖

系統設置界面

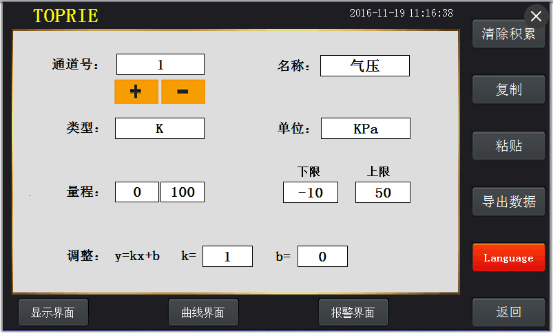

參數設置界面圖

參數設置界面

主要功能：數據采集T3記錄儀（以下簡稱記錄儀）將溫濕度變送器和壓力變送器的數據顯示到顯示界面上，通過以太網將數據發送到電腦上位機軟件上，用戶可在記錄儀或上位機軟件上將數據導出。記錄儀也可以通過無線Zigbee發射模塊將數據發送給無線接收器，接收器通過USB線接到電腦上，將數據實時顯示在上位機軟件上方（空曠條件下無線接收距離一般超過300米）。

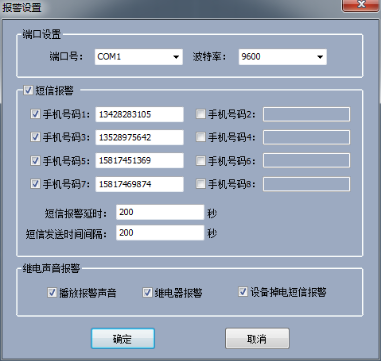

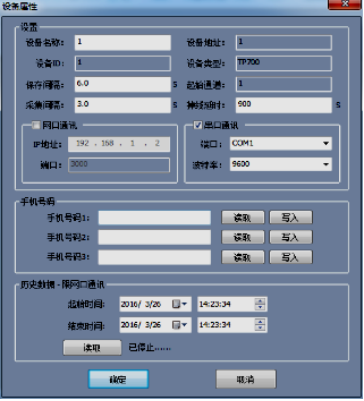

查詢功能：記錄儀內部接短信模塊，用戶可事先在上位機軟件上設置有查詢數據權限的手機號碼，當用戶向記錄儀發送查詢數據短信時，記錄儀會自動識別該號碼是否擁有查詢實時數據的權限，并向擁有該權限的用戶發送實時數據，非預留手機號碼無權限查詢實時數據。

四、上位機軟件介紹

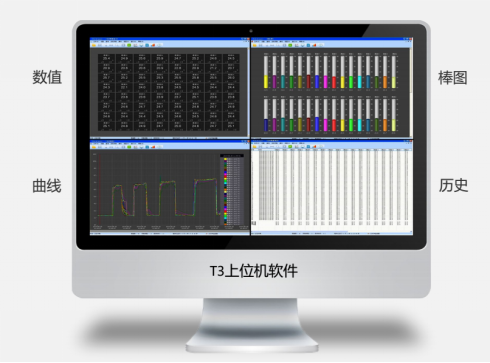

數據采集T3記錄儀標配上位機軟件，用戶通過以太網連接或無線接收器可將記錄儀數據實時傳輸到上位機軟件上進行顯示。客戶可通過賬號密碼直接登錄上位機軟件進行數據的實時查詢。（具體操作方法請查看軟件系統操作說明書）

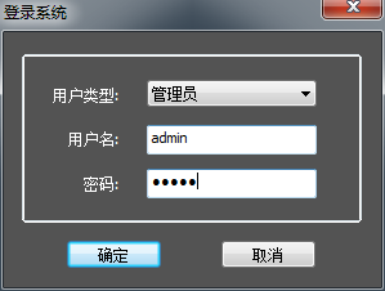

登錄界面圖
