數據記錄儀方案 Case

消防水池水位、水壓監控方案

日期： 2021-01-19 14:51:25.0

瀏覽次數： 24589

數據記錄儀水位水壓組成圖

系統概述

本系統以數據記錄儀T3為主，壓力、液位傳感器為輔構成。壓力、液位傳感器自帶變送信號輸出可將測出來的數值轉換成模擬信號4~20Ma，數據記錄儀T3接收4~20Ma信號計算出相對應的數值，并通過無線傳輸?shù)接?jì)算機軟件中，軟件自帶保存數據的功能永久的保存到電腦硬盤中。記錄儀本身也自帶保存數據并隨時可用U盤導出的功能，兩邊都有數據保存可靠、安全。

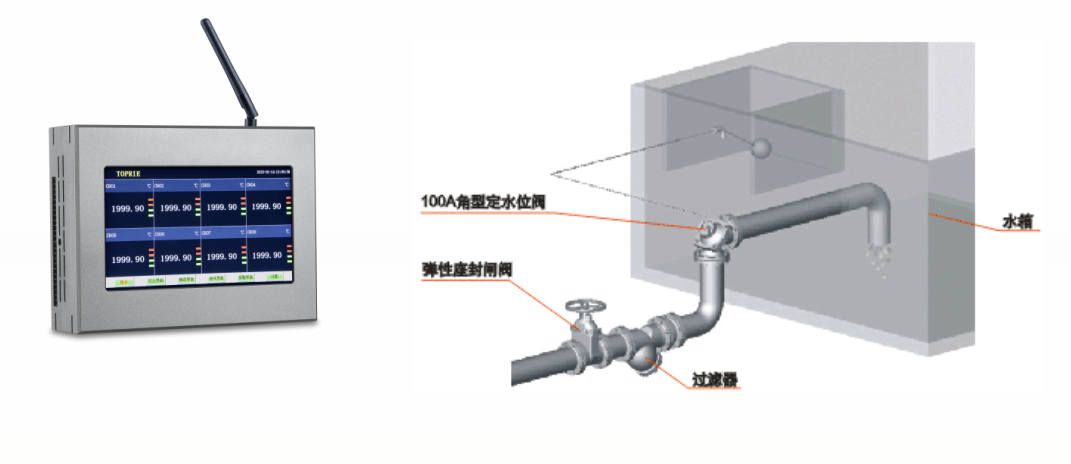

系統示意圖

消防水池水位、水壓監控方案

硬件組成

液位傳感器

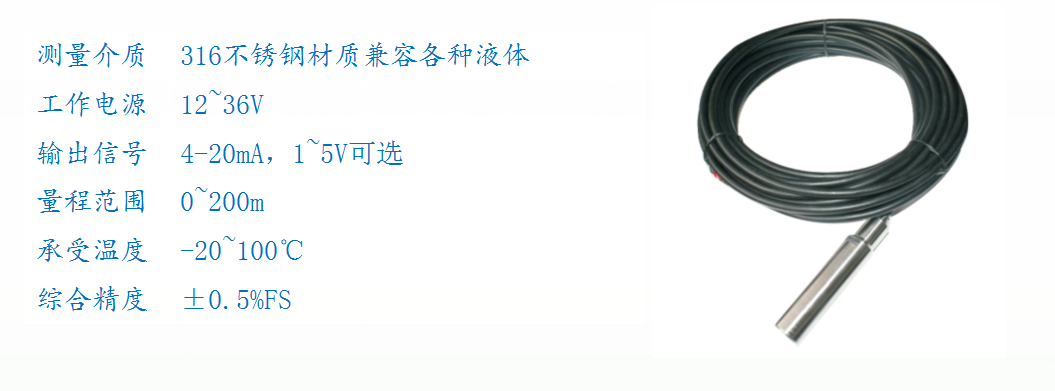

投入式液位傳感器是利用液體靜壓力與液體高度成正比的這一原理來測量液位的。該產品采用歐洲進口硅壓阻力敏原件進行精密機械加工，溫度補償、模擬信號處理技術的結晶。主體工藝材料先進，密封固化與外部完全隔離，并配德國專用防雷裝置（可選項），能滿足防雷、防潮、防水、防爆、防塵等惡劣工況要求。

液位傳感器介紹圖

壓力傳感器

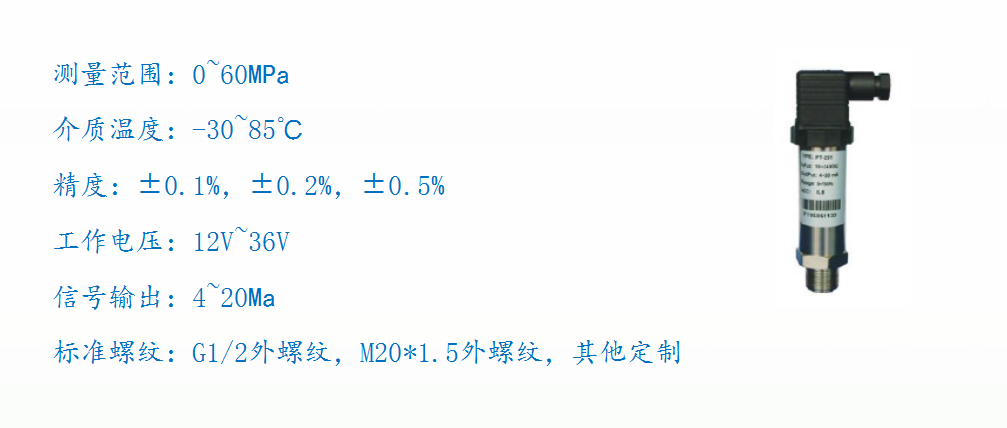

該傳感器使用陶瓷壓阻式式傳感器，結構簡單不松動，體積小，易安裝，適用于接觸部分材質兼容的氣體和液體。可以測量表壓，絕壓，負壓。傳感器具有很高的溫度穩定性和時間穩定性，并可以和絕大多數介質直接接觸。

壓力傳感器介紹圖

無線數據記錄儀

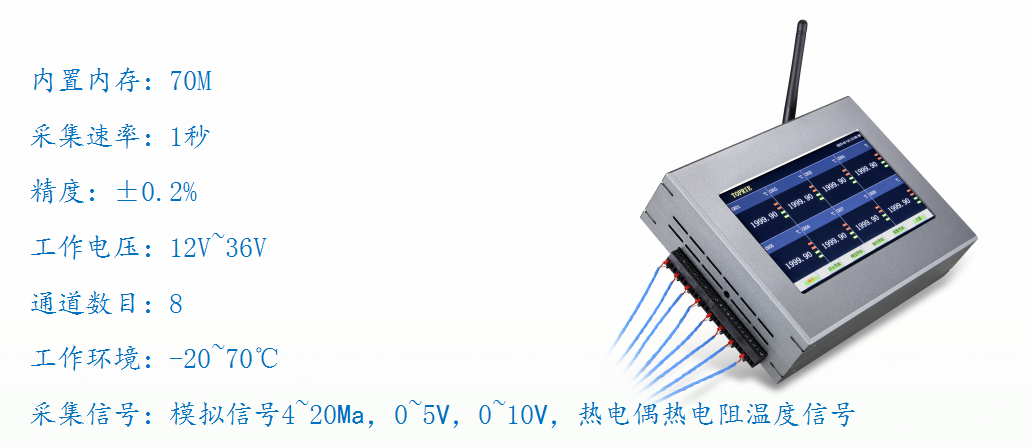

帶有7英寸全觸控彩色顯示屏，內置8路采集卡以及無線發送模塊。采集卡可采集4~20Ma模擬信號以及常規熱電偶溫度信號，無線發送距離可達空曠距離400米，可安裝在墻壁或機柜內。

無線數據記錄儀介紹圖

接線示意圖

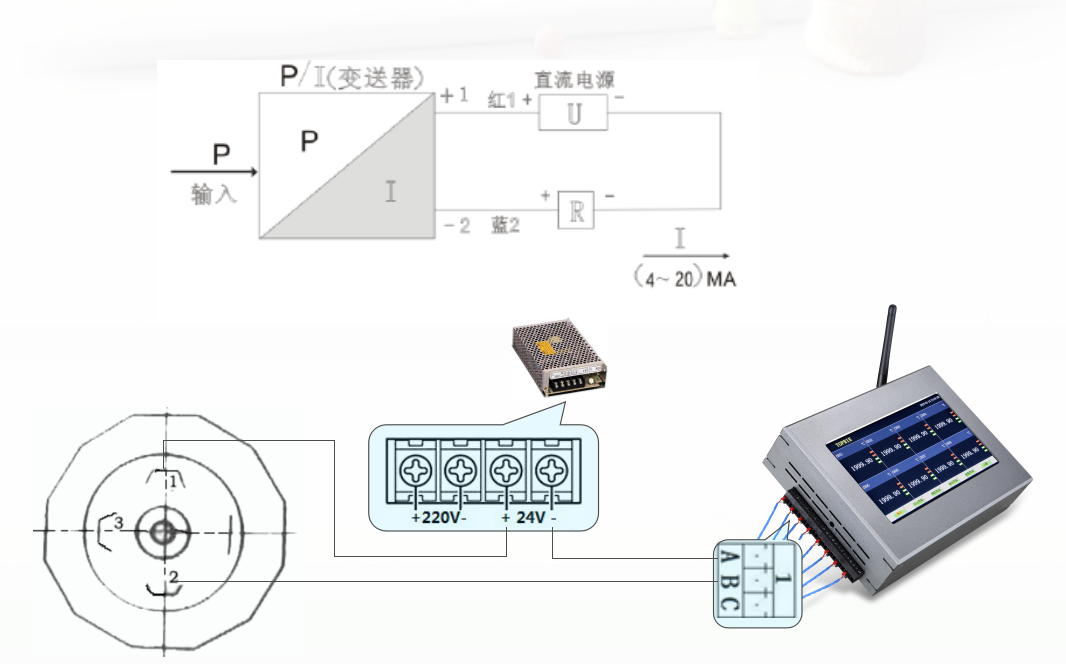

傳感器器1角接入24V電源正，2角接入記錄儀的B角，再將24V電源負和記錄儀A角相連。

消防水池水位、水壓接線示意圖

記錄儀設置

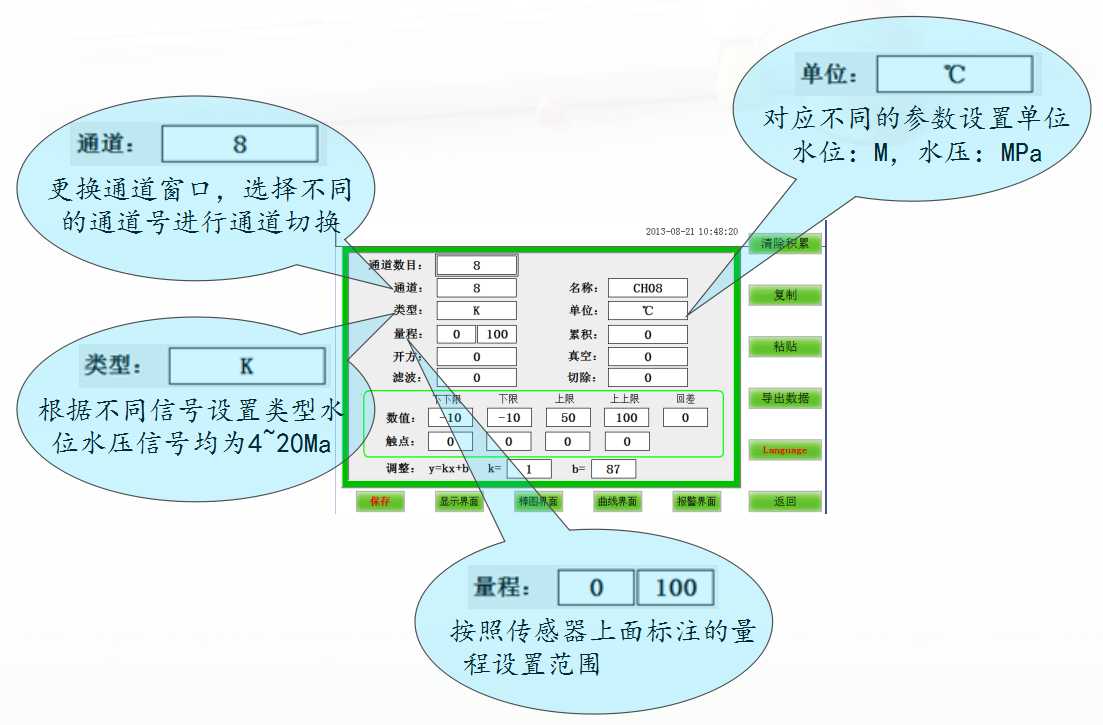

消防水池水位、水壓監控記錄儀設置圖

標簽: 水池水位遠程監控???水壓監控方案???
