一、設計需求

隨著物聯網行業的發展，智慧農場、智能家居等行業的智能化越來越高，那么，偌大的中國，民以食為天，我們的糧倉建設也應該實現智能化，應用現代科技，合理、快捷、有效的管理監控糧倉是很有必要的。糧倉的監控包含很多參數，今天我們只從最基礎的糧堆溫度入手，通過無線技術監控糧堆內部溫度，上傳云平臺，在云端進行數據整合、處理、記錄工作，并且可以通過短信、郵件等方式通知工作人員對超標倉庫進行及時處理。

二、系統組成

整個監控系統由三部分組成，分別是：溫濕度采集器、數據主機、云服務器。系統框圖如下：

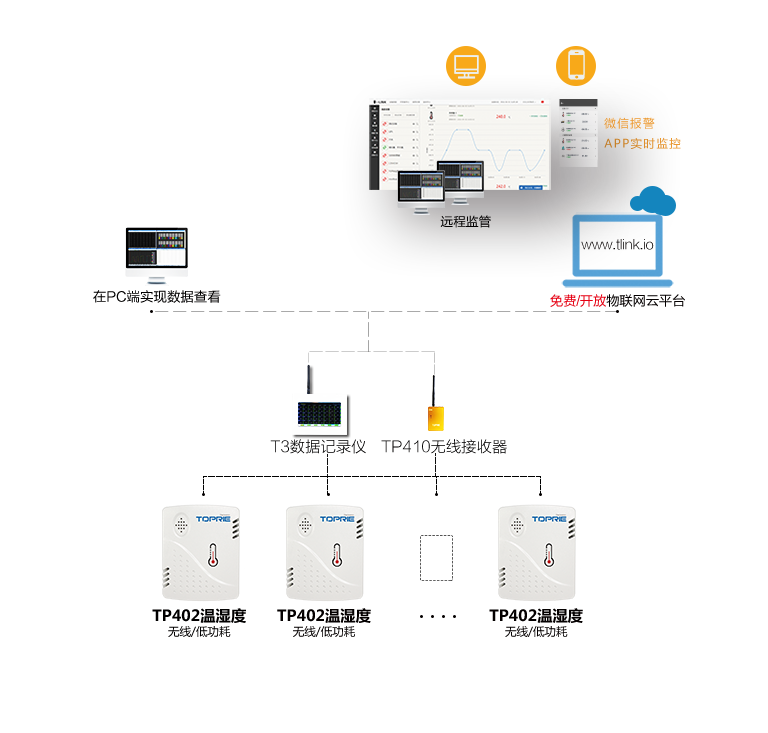

智慧糧倉溫度監控系統組成圖

在該系統中，底層溫濕度采集器主要使用TP402系列無線低功耗溫濕度采集器（框圖中圖片僅供參考，根據不同的需求，產品外形會不同），采集器自帶電池供電，一節電池使用至少兩年，采集器采集數據時間間隔可以設置，現有產品兩分鐘一次采集頻率可以使用2年。

數據主機采用T3數據記錄儀，選擇該數據主機有4大優勢：（1）自帶顯示器，方便現場安裝以及監控；（2）內部自帶數據存儲功能，防止網絡數據丟失無法查詢歷史；（3）自帶報警功能，可現場報警；（4）內部包含網絡模塊，可直接連接局域網或者GPRS網絡，方便局域網組網監控和云端遠程監控。

云端平臺采用TLINK云服務器，有完整的數據實時監控、數據記錄、歷史查詢等功能，可生成曲線和數據報表，包含短信、郵箱、微信等報警機制，支持網頁、APP、微信公眾號三種方式實時查看數據。

三、設備詳情

（1）溫濕度采集器TP402

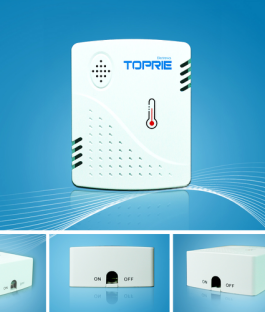

溫濕度采集器

參數：

● 3.6v電池供電，可使用兩年

● 433Mhz通訊，自組網

● 通訊距離，可視100米

● 測量精度，±0.5℃，±3%RH

● 尺寸，77*61*28mm

● ABS材質外殼

● 電池可更換，使用18505標準電池

根據客戶需求，數據采集器外殼可以更改為其他顏色以及其他外形，或者使用金屬防爆外殼。

（2）數據主機T3

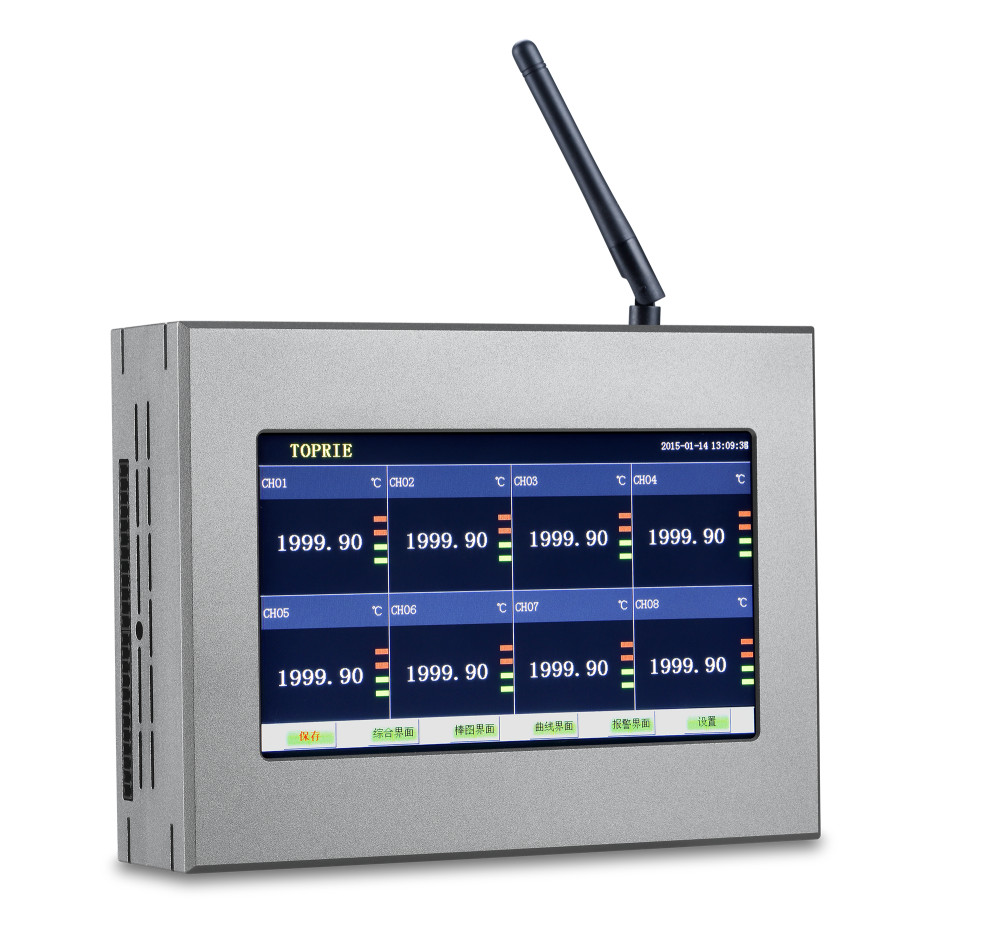

無紙記錄儀T3

◆顯示所有無線溫度記錄儀數據，翻屏顯示，每個界面最多顯示40通道溫度數值

◆1.7英寸全觸控彩色顯示屏

◆USB接口輕松導出數據

◆手持或者固定式安裝

◆全隔離萬能輸入，多種信號采集

◆全鋁密封外殼及內部屏蔽板，在惡劣環境中正常工作

◆以太網接入，設定固定IP，再局域網內任何一臺電腦都能通過軟件查看并下載數據

◆顯示界面豐富，能查看實時曲線及歷史曲線，實時保存報警信息，使得每一條報警信息都不會丟失

◆單通道名稱支持漢字修改

◆支持數據傳數據平臺，手機，外網電腦都能實時查閱數據，并下載數據

◆支持報警設置，上下限報警顯示

◆一個主機下邊可掛接250個設備

四、糧倉布點方案

（1）糧倉糧堆布點，布點圖如下所示

糧倉糧堆布點圖

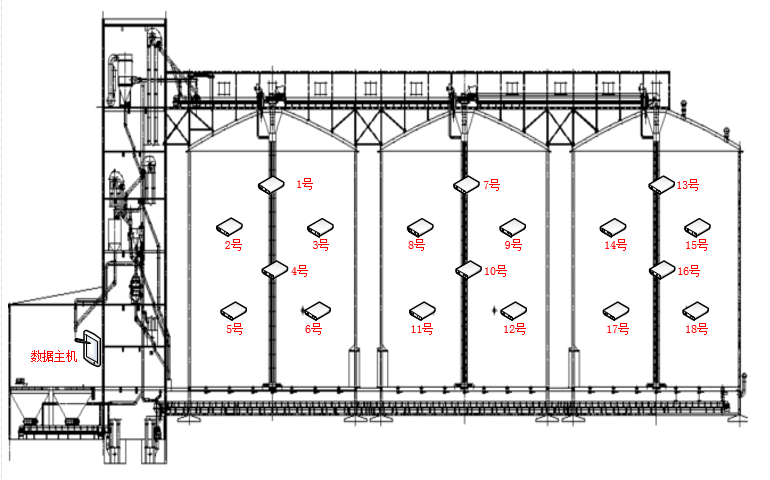

這是一個三位一體的糧庫，每個糧庫內有6個測試點，分布于糧堆中兩層，每一層3個測試點，數據主機安裝在監控室內，主機上可實時查看18個監控點的實時數據，并且將數據上傳至云平臺。

（2）糧庫墻壁檢測布點示意圖如下圖所示。

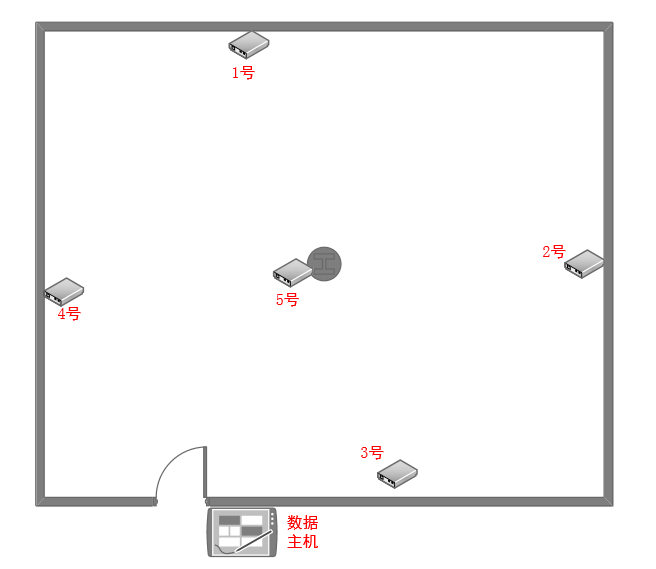

在該圖中一共有5個測試點，分別位于糧庫的4面墻體和庫房中間的支撐柱，主機安放在糧庫門口，方便管理員查看實時數據。這種布局方式主要監測的是糧庫內環境的溫濕度，無法檢測到糧堆內部的溫度數據，但是安裝維護比較方便。安裝時需要注意，檢測設備應該安裝在距離地面1.8M高度，設備盡量均勻分布，設備不應安裝在墻角、墻邊等位置，有柱子的地方應該安裝在柱子突出位置。

糧庫墻壁檢測布點示意圖

上述兩種方式結合起來使用，監測效果會更好，監測的數據更加準確可靠。

方案中一些漏洞和不完善處，具體環境安裝的時候請根據實際情況進行處理，以達到更好的效果。
