華為UPS實驗室無線溫升測試系統

日期： 2021-01-19 14:20:39.0

瀏覽次數： 41997

UPS實驗室在加載實驗過程中可能會由于負載超載、銅排螺絲固定的接觸不良、空氣開關老化、線路老化等種種原因造成溫度異常升高，從而出現UPS配電柜的燒焦、燒糊的情況，存在著一定的安全隱患，也帶來了不必要的財產損失。

為避免以上問題，并實現UPS配電柜實時溫度監控，并進行溫度預警，我們給華為能源部的東莞實驗室、深圳實驗室三個實驗室的接觸點、銅排、母線共兩千多個溫度點進行實時監測。該系統采用無線遠程監控系統，將東莞、深圳三個實驗室的數據遠程傳輸?shù)饺A為服務器，華為管理人員根據各自權限賬號進行登錄，查看相應的UPS設備運行狀態。

該套方案采用TP1608系列下的ZIGBEE-1608無線采集模塊產品，ZIGBEE-1608通過測溫傳感器采集數據，并通過ZIGBEE工業無線方式將數據發送至無線接收端，接收端接收到ZIGBEE-1608采集的數據后，通過網絡傳輸至華為中心服務器，然后通過我司提供的一套物聯網監控系統進行數據分析、顯示、存儲、報警、歷史查詢等功能。該套系統采用B\S架構，服務集群方式，可接入傳感器容量達到千萬級別。華為管理人員只需在華為內部網絡中的任何一臺計算機都可登陸訪問查看，從而為華為不定地點上班人員提供了很大的便利性。系統采用多權限管理，共分為超級管理員、管理員、操作員三級權限，根據不同的級別擁有不同的管理功能權限。該系統可自動進行設備統計、設備轉移、短信報警、所有溫度點最大值計算等功能。

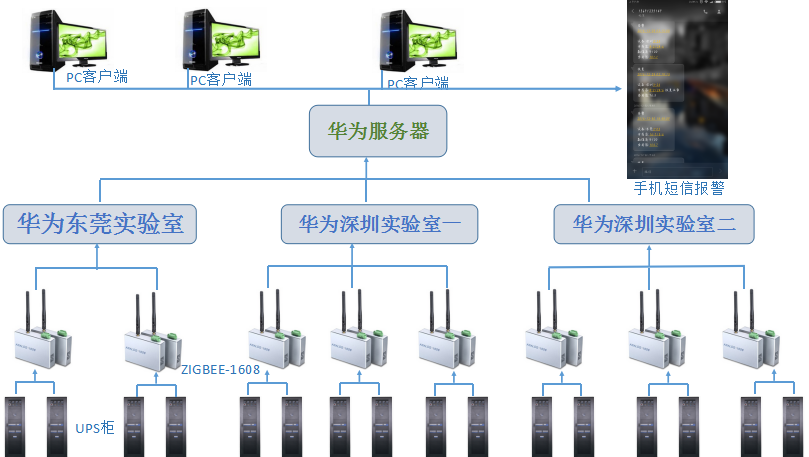

系統拓撲圖

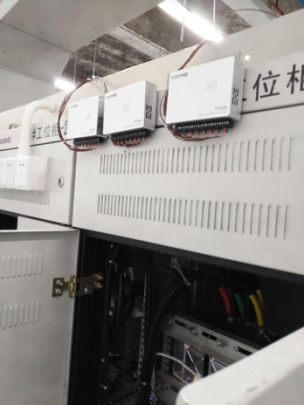

實驗室現場安裝圖

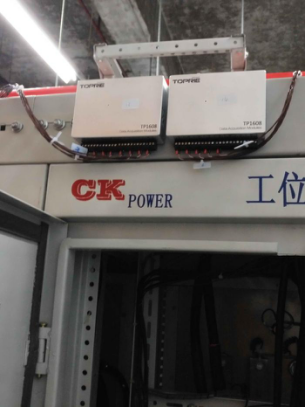

現場安裝圖
