富士康機房遠程監控系統方案

日期： 2021-01-20 10:10:07.0

瀏覽次數： 46035

一、方案概述

水泵房監測監控是的工業園中央空調供冷供暖系統的重中之重，水泵監測監控系統是能保證中央空調系統正常運行的重要系統之一，隨著時代的發展和技術的進步，越來越多的中央空調系統都或多或少地配置了各種監測監控系統，系統能代替?zhèn)鹘y(tǒng)的人工操作，提高了安全性和穩定性，并大大減少人工時間和系統資源浪費。水泵監測監控系統是通過對傳感器數據的采集，經現場監控主機處理后，數據通過gprs無線或者以太網方式進行數據傳輸，由TLINK云平臺接受并處理，再返回泵房對水泵進行控制。TLINK物聯網云平臺采用B\S架構編寫，高穩定性、高可靠性，便于操作，直觀的顯示界面。

如下進行系統建設策略介紹。 (1)生產信息化：通過對監測數據進行轉換、整理；管理系統對生產狀況進行綜合性動態分析和數據管理。 (2)使操作人員從繁雜的手工事務性勞動中解脫出來，以便處理其他的事情。 (3)實現對網絡的集中管理，對網絡上的各種設備進行監控和處理，對網絡的正常運行提供保障。 (4)能夠有效的實現生產、安全管理和綜合查詢等功能，使其成為一個綜合性系統工程。通過對系統的整體規劃設計，使系統達到以下要求：(1)監視系統內設備的運行狀態以及所需的生產和安全參數。(2)設備的監視和控制均可在集控室進行，實現水泵的管控一體化。 (3)在生產調度中心能對聯網的各水泵控制系統按照其工藝的要求進行劃分，便于控制和調度。(4)根據上述要求建立一個快捷的網絡系統，此系統充分安全、先進、可靠。

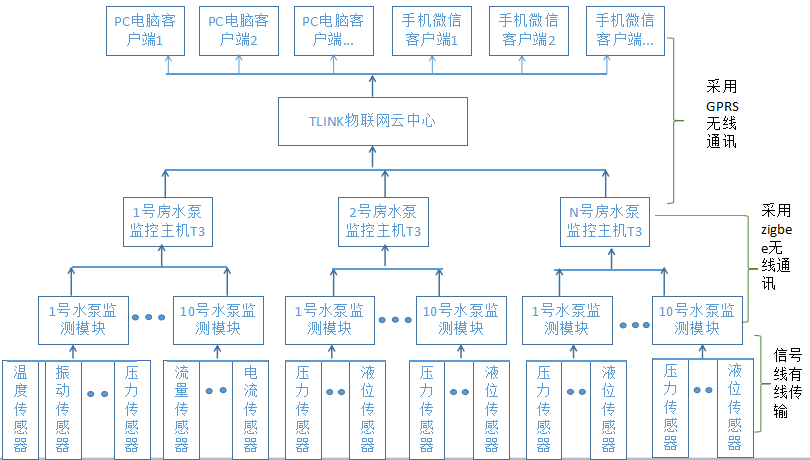

二、水泵監控系統結構圖

水泵監控系統結構圖

三、水泵房監控系統功能

3.1 控制功能 ○ 1 控制系統具有集控/就地、半自動和全自動控制方式； ○ 2 系統穩定可靠，保證工作連續性，可長時間工作。 ○ 3 采集有關設備的有效數據，顯示壓力、溫度、電機振動、工作電流等數據。 ○ 4 采用標準化的元件和模塊化的設備設計，以適合設備使用時更換的需要。 ○ 5 系統具有自檢功能，當有故障時，控制機報警，故障漢字顯示指示的功能。

3.2 檢測、顯示、通訊功能 ○ 1 實現井下排水泵房無人值守自動控制運行。 ○ 2 具備網絡測控功能。 ○ 3 系統具備地面計算機網絡控制、就地手動控制操作方式。 ○ 4 在水倉水位滿足條件的前提下，系統能工藝流程進行水泵的啟停控制。 ○ 5 按操作規程要求的順序，進行水泵的啟動和停止操作。 ○ 6 對電機和水泵的運行參數及保護參數進行實時的監測和傳送，這些參數 包括：電機溫度、泵體溫度、實時流量、水位、電流、水泵出水口壓力、水泵運行狀態等。 ○ 7 整個系統做到可靠運行、維護方便、修改靈活。

3.3 傳感器作用及檢測量 ○ 1 流量計：在每臺水泵的出水管路上各安裝一臺超聲波流量計，檢測單臺水泵排水量。 ○ 2 水位傳感器：在水倉內設一臺水位傳感器，可依據檢測到的水倉水位啟停水泵。 ○ 3 真空壓力表：在每臺水泵的真空管路上設一臺真空壓力表，以檢測真空度，控制水泵電機的啟動。○ 5 溫度傳感器：測量水泵電機的軸承溫度、繞組溫度。 ○ 6 電流狀態：主回路工作電流。 ○ 7 水泵、電機運行狀態：電機定子溫度、軸溫；水泵運行溫度。定子溫度檢測用電機上預埋的2個PT100進行。電機軸溫和泵體溫度，用貼在機殼外的溫度檢測傳感器進行測量。

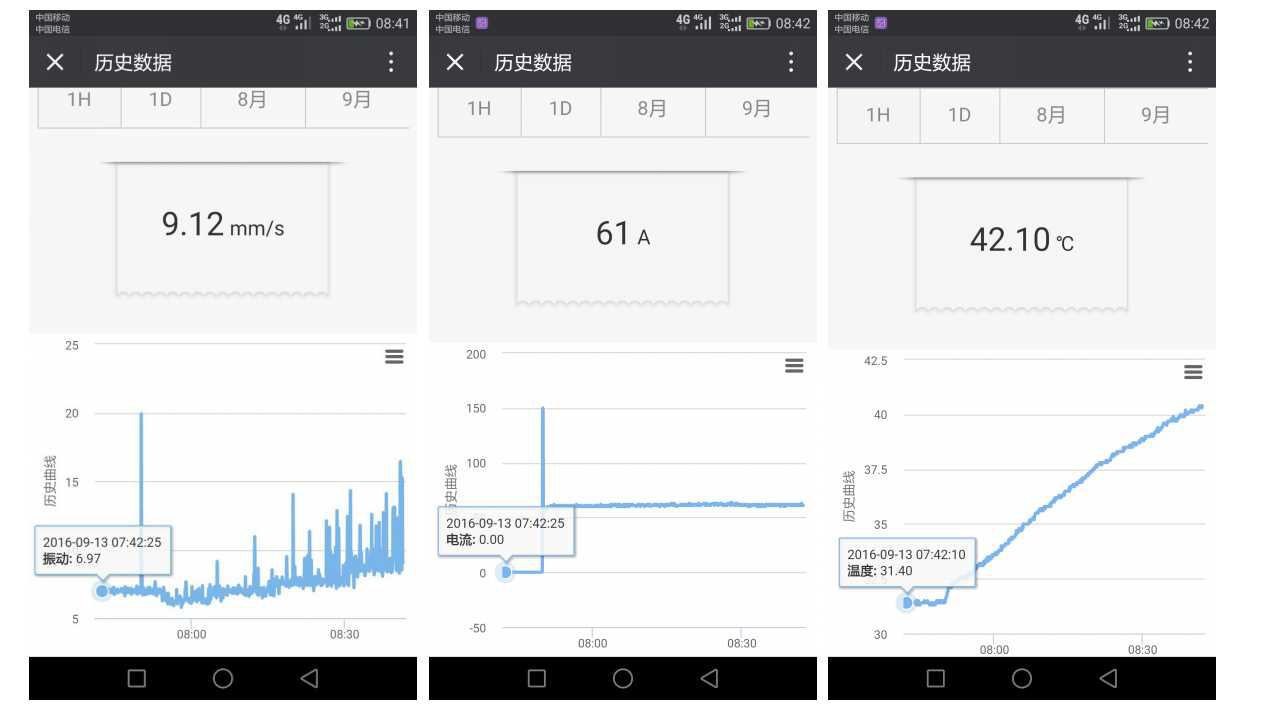

四、TLINK物聯網云平臺手機端界面

物聯網云平臺手機端界面

五、硬件產品

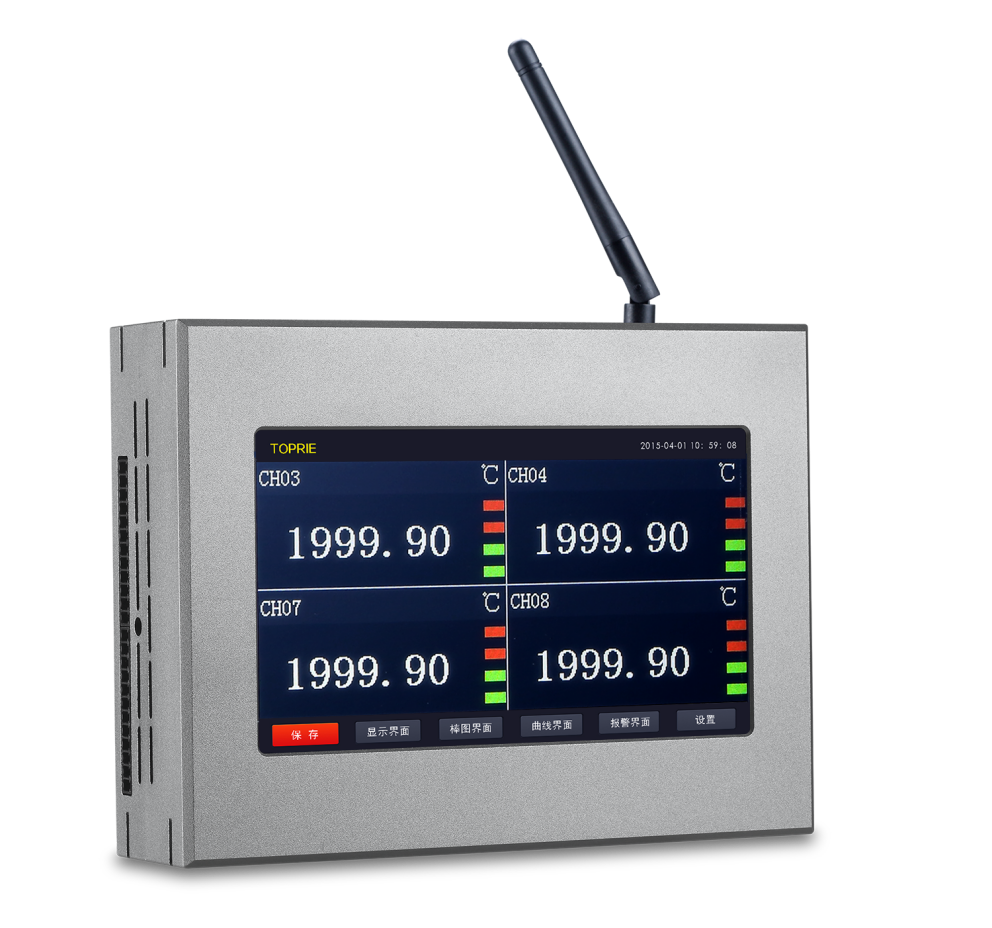

5.1水泵房監控主機T3

T3無線數據記錄儀

內部集成ZIGBEE無線接收下端無線數據采集模塊的數據，GPRS無線與TLINK物聯網平臺進行連接通訊,具有數據存儲、歷史查詢、報警、參數組態等功能，支持以太網、RS232、RS485等多種通訊方式。

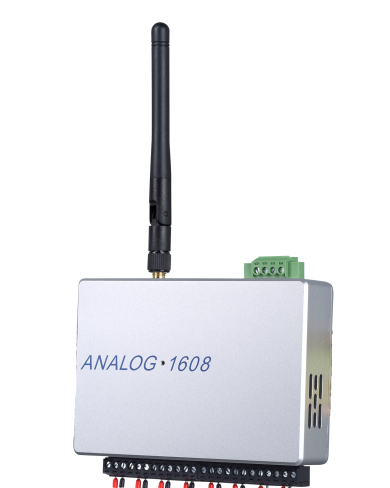

5.2無線數據采集卡ZIGBEE-1608

ZIGBEE-1608數據采集卡

Zigbee-1608是深圳拓普瑞針對現場布線難、裝機復雜、數據傳輸成本高等缺點而研發的一款采用ZigBee傳輸數據的采集模塊。進而打破穿墻布線，破壞墻體，線路埋入墻內等繁瑣的做法，無需布線。多功能信號輸入（電壓、電流、溫度、濕度、壓力、振動、頻率、流量、液位）等...5.3 傳感器該水泵監控系統中運用到的傳感器有：溫度傳感器（磁鐵式熱電偶）、壓力傳感器（量程采用-0.1-1.6MPA，輸出4-20ma信號，高精度壓力變送器）、振動傳感器（磁鐵式或螺絲式固定方式）、流量傳感器、電流傳感器、液位傳感器。

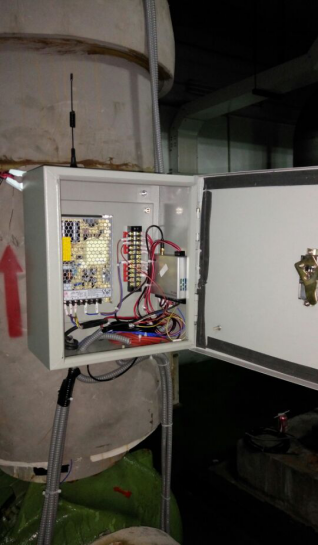

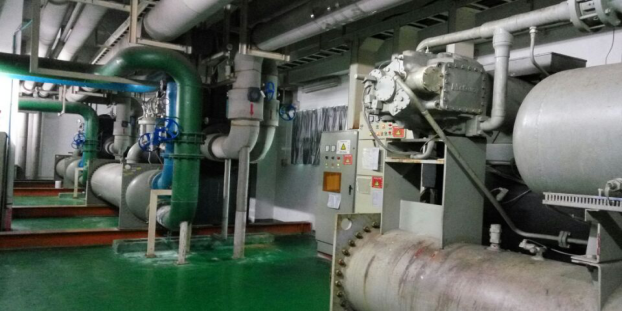

六、現場工作照片

現場照片
