老化房温度露点集中监控方案

日期： 2021-01-20 09:56:19.0

浏览次数： 12419

一、系统结构介绍

电池老化房对于环境的温度以及露点情况要求极其严格，精度最为重要会直接影响产品是否达标，建立一套可以随时监控并且进行数据记录、报警提示作为辅助功能可以更加提高产品的质量可靠性。

数据记录仪

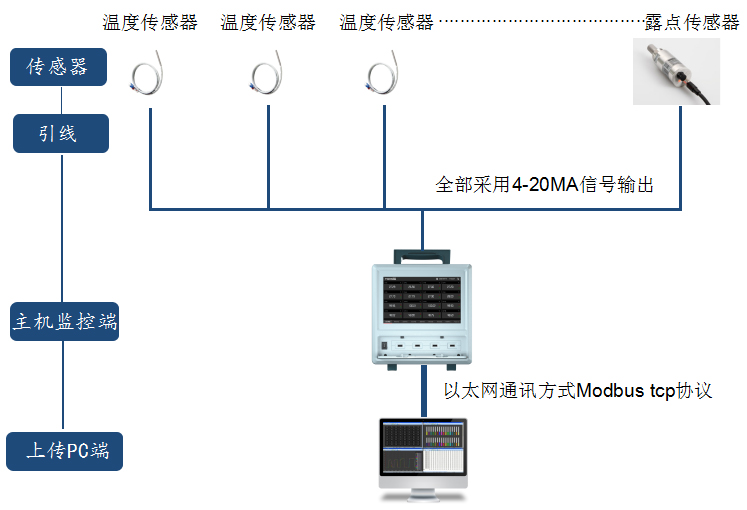

系统大意拓扑图

系统主要分为3大部分：测量端，主机监控端，PC端

测量端：由温度传感器和露点传感器组成，传感器测量到数据之后再转换成4-20MA的信号接到记录仪采集端口上面。

主机监控端：房间外面放置一台记录仪主机用来集中管理传感器的数据。主机最多可以达到64通道，每个通道都可以单独显示出来并且带有曲线显示以及记录功能。当需要查询数据的时候，接入U盘就可以导出历史数据，导出来为EXCEL表格的形式，也可以同时用上位机软件打开形成曲线图生成PDF。

PC端：赠送免费的上位机软件。主机带有以太网，RS232/485多种方式的通讯接口，内置的Modbus tcp或者RTU协议可供用户第三方开发软件读取数据

二、设备介绍

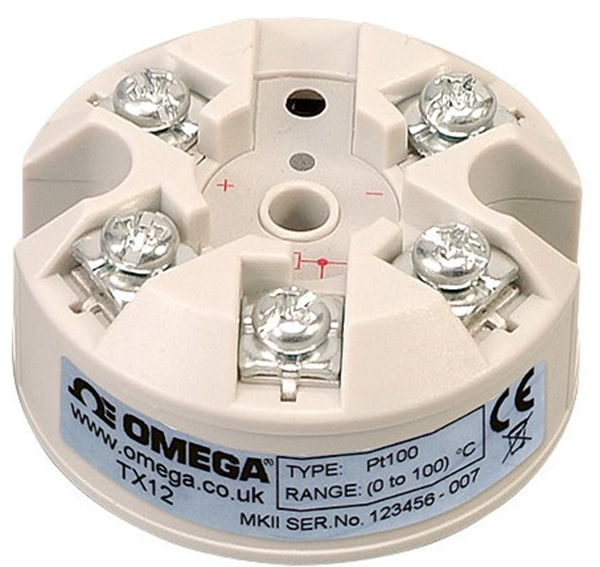

1、PT100温度传感器：

pt100传感器

传感器类型： Pt100，0°C时100?，两线制或3线制

传感器温度范围： -200 ~ 850°C (根据所接探头而定)

线性度： BS EN 60751 (IEC 751)标准/JISC 1604

测量精度： 0.1°C ±读数的0.05%

热漂移： 25 ppm/°C

励磁电流： <200 uA

导线电阻影响： 0.002°C/?

最大导线电阻： 20 ?每接线片

输出类型：两线制，4 ~ 20mA电流回路

输出范围： 4 ~ 20 mA

最大输出： 21.5 mA(在上限熔断条件下)

最小输出： 3.8 mA(在下限熔断条件下)

精度：输出电流mA /2000或5 uA(以较大者为准)

回路电压影响： 0.2 uA/V

热漂移： 1 uA/°C

更新时间： 500 mS

响应时间： 1秒

工作电源： 10 ~ 30 Vdc

工作环境温度范围： -40 ~ 85°C(-40 ~ 185°F)

储存环境温度范围： -50 ~ 90°C (-58 ~ 194°F)

外形尺寸： 43(直径)x 21 mm(高)(1.7 x 0.8")

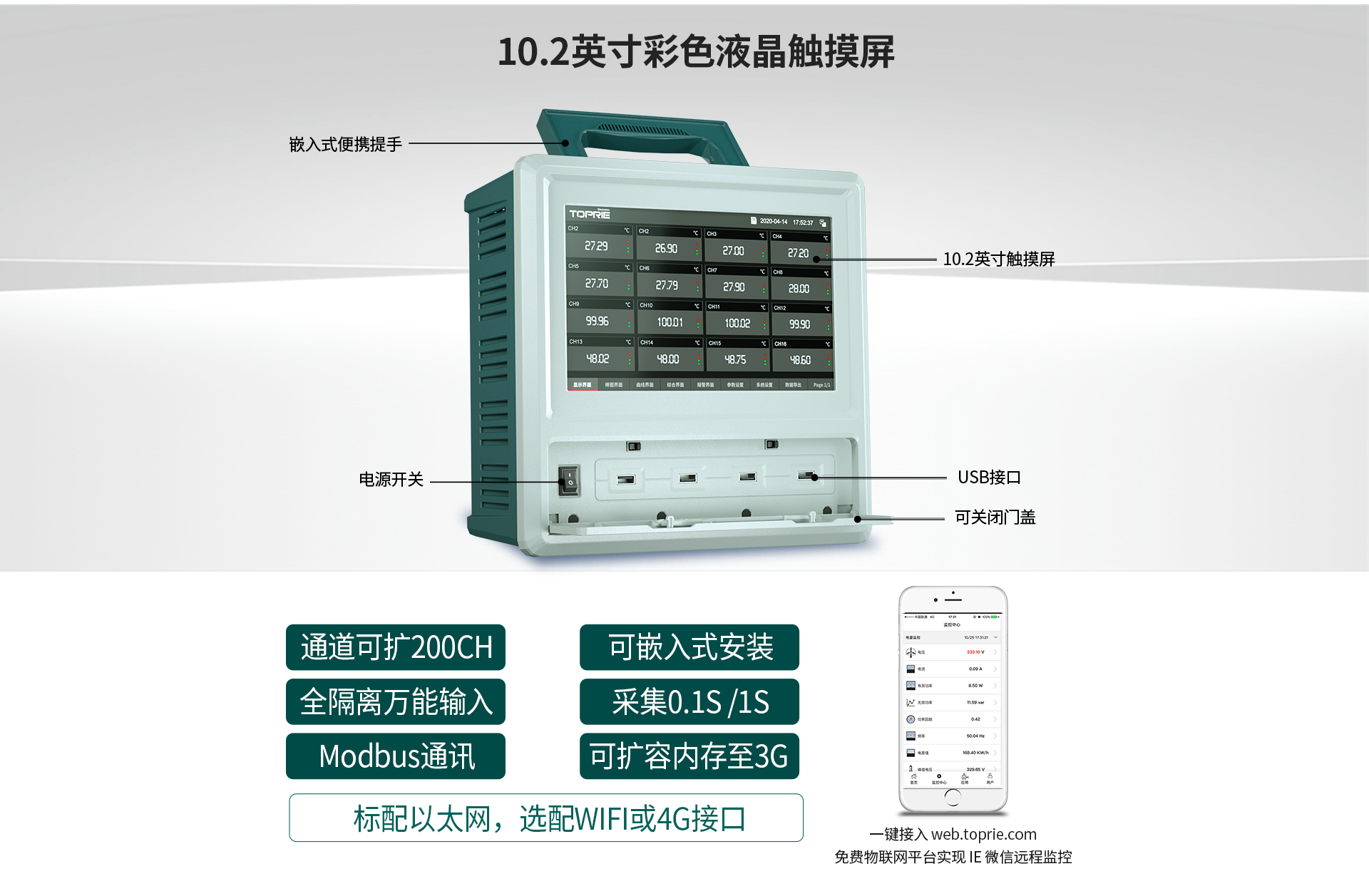

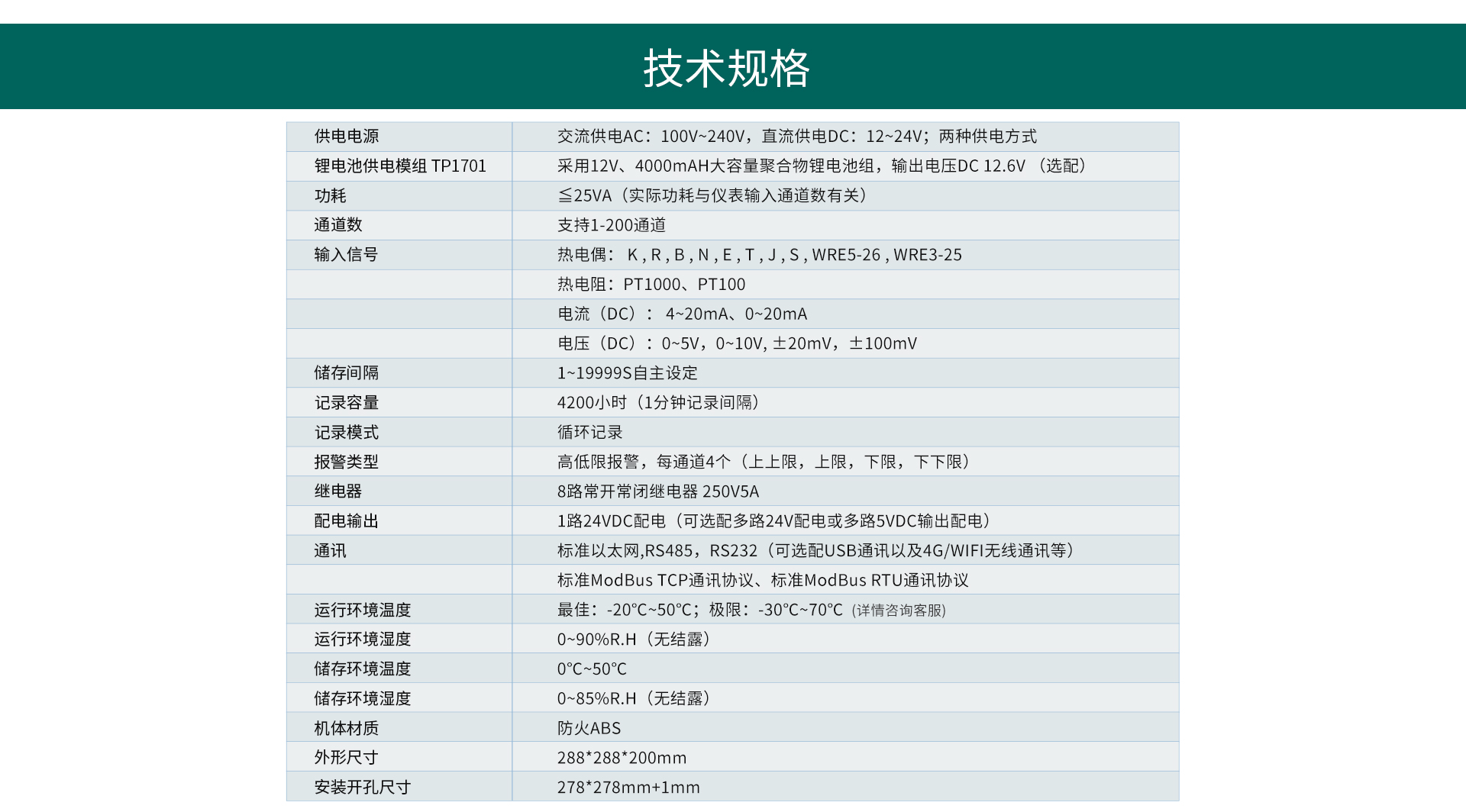

2、监控主机

数据记录仪

三、PC软件

通过主机后背LAN口与交换机连接。PC端安装上位机软件，只要是和记录仪主机在同一个网关内都可以读取到数据。

主机带有 Modbus tcp通讯协议，也可以和用户自己编辑的软件或者MES系统对接通讯数据

数据记录仪

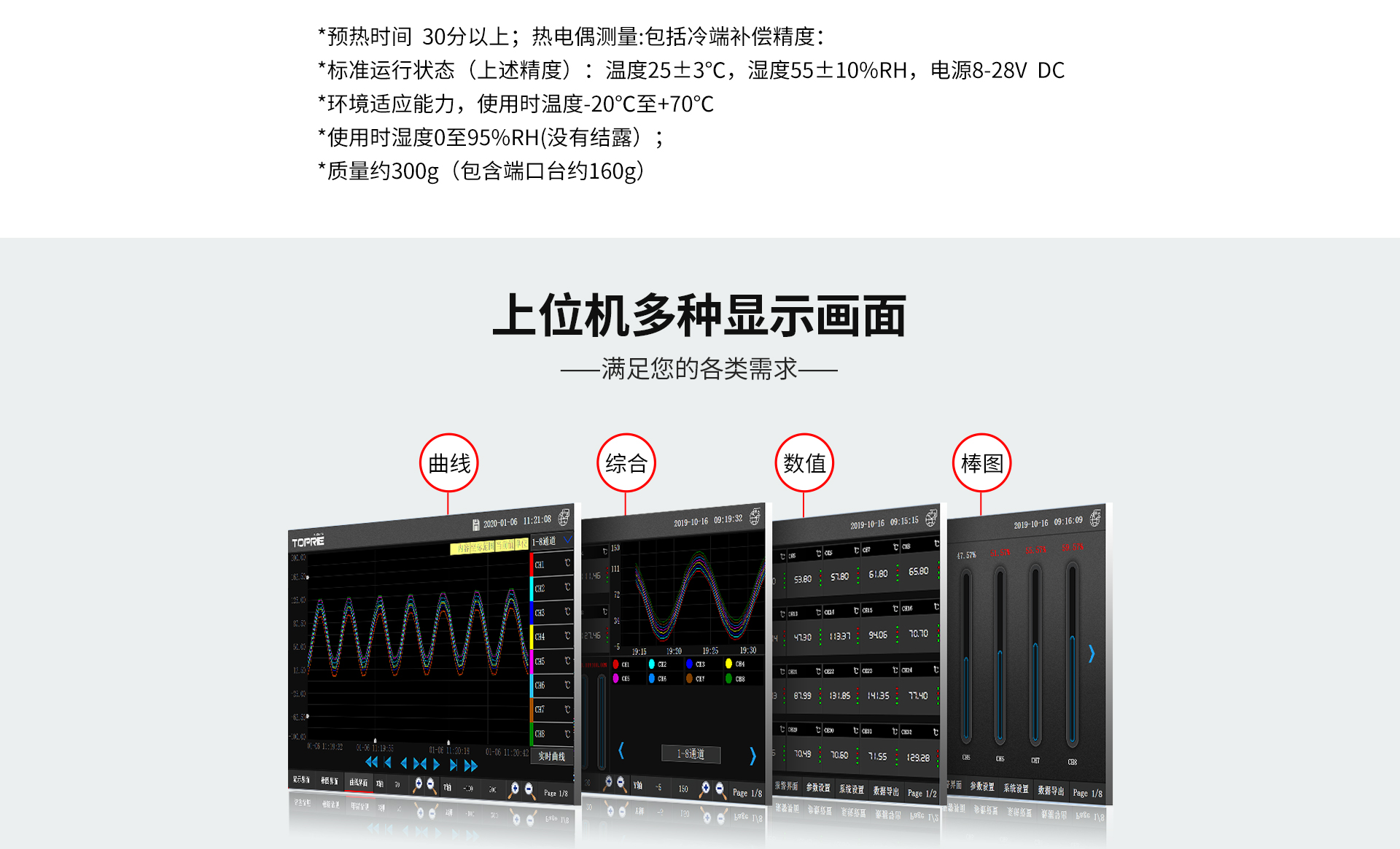

软件带有数据显示、曲线显示、超标报警、历史数据查询导出打印，数据分析

数据记录仪

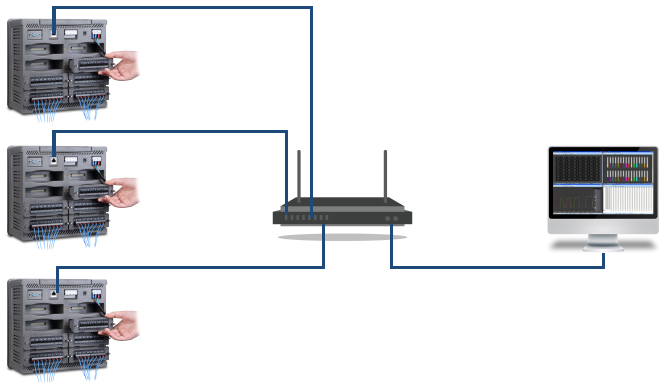

可以同时监控10组主机的数据(软件没有做限制，但是因为主机数量多了之后会导致数据量也同时增大，电脑无法正常运行建议控制在10个以内)。每个主机数据单独采集、记录查询

标签: 数据记录仪???
