污水处理厂监控方案

日期： 2021-01-19 15:01:06.0

浏览次数： 45520

摘要：笔者通过拓普瑞RS-1608设计的方案，并通过物联网平台管理，彻底实现了污水处理监控，通过业界客户的反馈跟实际应用，都获得了满意的效果，而且大大节省成本费用。
关键词：污水处理监控；污水处理监测；RS485-1608;物联网平台

一、资料介绍

国家统计局数据：截止2016我国污水处理行业规模以上企业数量为几百家家，当中大部分家企业出现亏损，亏损企业亏损金额为数亿元，污水处理全行业规模以上企业主营业务成本100多亿元，较以往同期增长9.6%。三项费用中营业费用、管理费用、财务费用分别占比是1.43%、6.92%、5.52%。

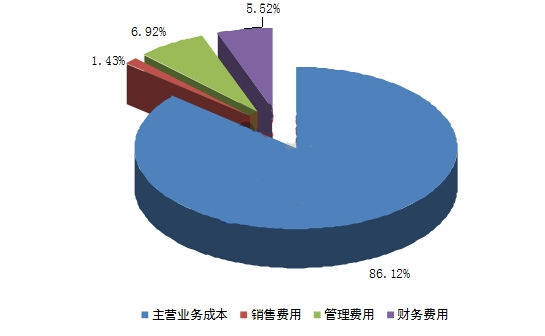

污水处理行业费用解剖图

根据国家统计局数据：在监测监管方面提供一个有效、实用、先进、节约成本的监控系统和解决方法，建立污水处理监测系统显得极为重要。

二、系统描述

污染源自动监控系统可分为数据收集子系统和信息综合子系统。

数据收集子系统是污染治理设施的组成部分，包括在污染源现场安装的污染物排放监控监测仪器（COD、TOC、PH等水污染物在线监测分析仪，二氧化硫、烟尘等气污染物在线监测分析仪）、流量计、污染治理设施运行记录仪（黑匣子）和数据采集传输仪（用于数据的存储、加密，数据包转发、接收以及报警、反控）等自动监控仪器。

三、项目实施

我们的RS485-1608及我们的TP3000主机被广泛应用在水质在线监测系统中，现场水质监测仪输出4-20MA信号，RS485-1608采集标准的4-20ma数据，与控制器通过MODBUS进行通信，完成数据存储及和上位机的数据通讯传输。

四、系统架构图

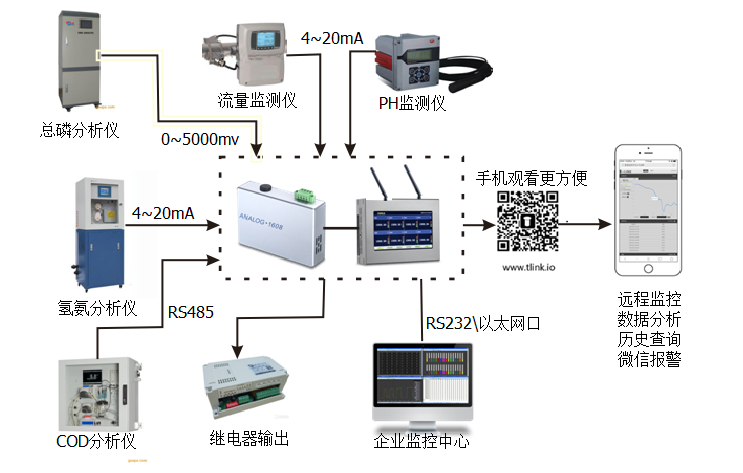

污水处理系统架构图

五、本方案优势：

1、建设周期短，成本低。

2、实时性强，可很好的满足系统对数据采集和传输实时性的要求。

3、免费提供物联网平台，可远程WEB查看、管理数据。

4、实现多个模块同时采集，有线通讯无线扩张。

5、系统的传输容量大。

6、一次性安装应用，运营成本低。

六、总结

RS485-1608数据采集卡

RS485-1608是8路模拟量输入模块。有效分辨率为16位，支持V、Mv、mA并可独立设置量程。由于RS485-1608模拟量采集模块采用RS-485通讯方式，可远距离通讯，系统所有模块只需要用一条通讯线进行连接，具有高通讯速率，高采样分辨率，智能化、光电隔离、强抗干扰和双看门狗设计，使系统的可靠性增强，数据高速I/O成为可能，支持标准的MODBUS协议。应用在污水处理监控正是恰到好处！

备注：有关详细性能参数请点击RS485-1608进行查询。
