無紙記錄儀的組態方式和結構特點

日期: 2019-12-13 16:59:58.0 作者: 拓普瑞瀏覽次數: 3623

瀏覽次數: 3623

無紙記錄儀是繼有紙記錄儀后一種常用的記錄儀器，可以將采集的數據/運算數據以時間為基軸記錄在儀器內部的存儲系統中，被廣泛用于工業、農業、化工業、畜牧業、醫藥業、環境、交通等領域中。下面具體介紹一些無紙記錄儀的組態方式和結構特點，希望可以幫助到大家。

無紙記錄儀組態方式

(1)時間及通道組態。用于組態或修改日期，時鐘，記錄點數和采樣周期。

(2)頁面及記錄間隔的組態。各個通道的輸入信號方式，量程上下限，報警上下限，濾波時間常數，以及開方與否的設置。對于流量信號，還可作開方，流量累積和流量，溫度，壓力的補償。

(3)由于輸入信號的工程單位繁多，可通過組態選擇合適的工程單位。如果帶有PID控制模塊，可實現PID控制回路。

(4)通訊信息的組態。用于微機通訊地址和通訊方式的設置。

(5)顯示畫面選擇組態。無紙記錄儀可顯示九畫面或更多畫面的顯示。可通過組態，選擇最需要顯示的畫面。

(6)報警信息的組態。每個通道的上上限，上限，下下限和下限報警觸點的設置。

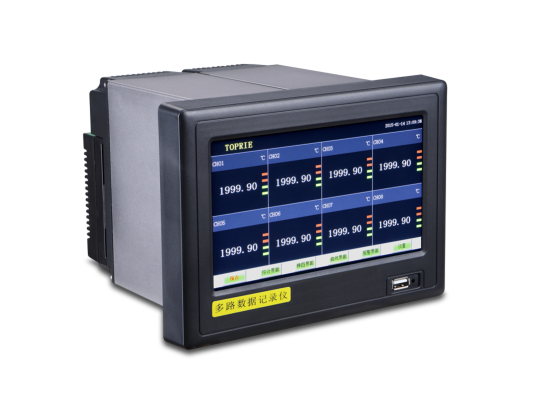

采用靈活的主機+下位機結構。主機采用5.7”真彩色屏，工控PC主板，下位機采用儀表。一臺記錄儀可記錄多達上百個通道;具有豐富的圖形畫面，具備實時數據、實時曲線、報警信息、歷史記錄、報表打印等多種功能，并可制作工藝流程圖;數據可采用USB盤直接備份，也可通過RS232/485通訊備份至其他計算機，并可自動進行備份實時顯示數據。新功能:USB接口：插U盤備份歷史數據和報警信息，接打印機打印歷史曲線和數據;可通過U盤備份歷史數據，再到PC上用“無紙記錄儀U盤采集系統”進行歷史數據查看與分析。
