爐溫測試儀如何選擇？

日期: 2020-03-07 16:40:18.0 作者: 瀏覽次數: 3090

瀏覽次數: 3090

爐溫測試儀選擇要素一：根據產品制程的需要

在電子行業的SMT制程，通常10通道的爐溫測試儀較為適中，可以兼顧簡單和稍微復雜的制程。但對于拼板(多連板)且IC的pitch<0.3mm(BGA,CSP,DIE...)時選擇爐溫測試儀的通道數越多越好，在這些產品的回流焊接的過程中，5度的板面溫差，就足以導致冷焊的嚴重后果。對于有進行BGA植球需求的公司，因為要求焊接時4個角的溫差不能>8度，購買爐溫測試儀時，通道數越多越好。

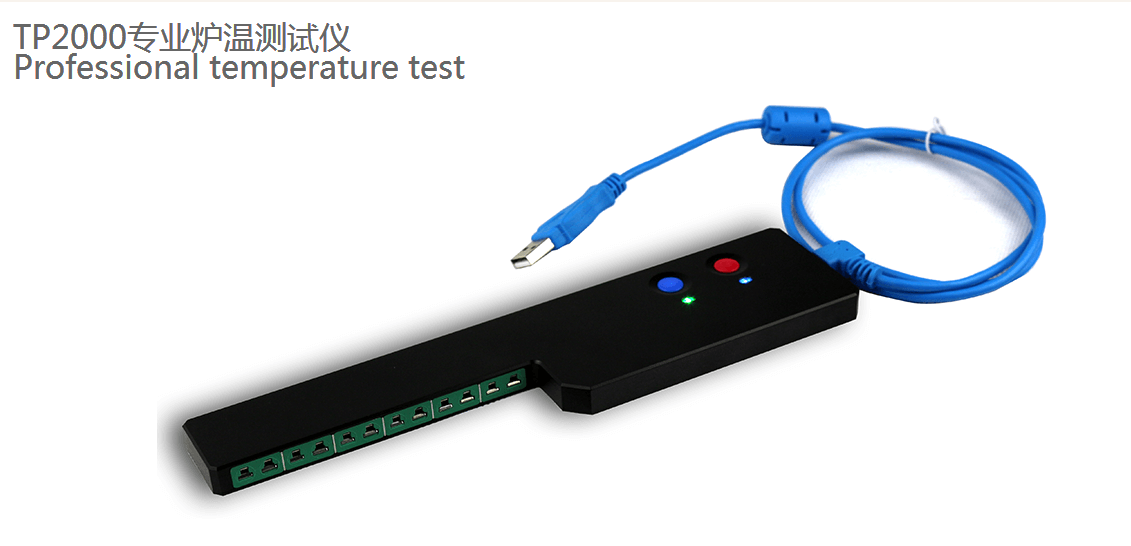

爐溫測試儀

在半導體行業，特別是IC封裝用的爐溫測試儀，最好是根據一個SubStrate有多少個Unit,來選擇。因為作為SMT上游行業的半導體公司，焊接的是晶圓(DIE)而不是芯片(IC)，其焊接所要求的溫度更精準。因此選擇的通道數應在10以上(拓普瑞TP2000爐溫測試儀最高通道數達12路)。

爐溫測試儀選擇要素二：首先進行參數的比對

通常每家爐溫測試儀都會將自己產品的特性(Features)列出來，當然這些參數的準確性不可全信，但可以作為初選的參考，如“采樣頻率”最快為0.05秒，肯定比0.1秒的好，鋰電池充電的肯定比鎳氫電池的好，USB通信的肯定比RS232的好，內存(采樣點數)大的肯定比內存小的好。(拓普瑞TP2000爐溫測試儀包含以上所列所有優勢，數據點達400萬個點，同時能測12組數據)。

爐溫測試儀選擇要素三：物理尺寸

物理尺寸主要是指爐溫測試儀的寬度，如果爐溫測試儀本身的寬度太寬，就會造成比爐溫測試儀窄的PCB難以放置到回流爐的軌道中，很不方便。通常合適的寬度在45---110mm之間，應該是越窄越好。(拓普瑞TP2000爐溫測試儀是目前國內業界最窄爐溫測試儀之一，其物理尺寸僅60mm的寬度)。

爐溫測試儀選擇要素四：電池

電池是爐溫測試儀耗材之一，充電鋰電池比一次電池要好很多，可以大大降低使用成本。能實現USB通訊與USB充電當然更好，通訊速度，充電方便快捷。(拓普瑞TP2000爐溫測試儀唯一國際品牌中實現365天無需充電的神話，無論數據多大通訊速度達到真正實現秒殺)

爐溫測試儀選擇要素五：無鉛制程

于爐溫測試儀的無鉛制程的考量主要是隔熱盒隔熱效果的考量。通常無鉛制程的溫度要求要比普通制程高20---30度，這20---30度會不會引起爐溫測試儀的內部IC工作不穩定?引起采樣溫度不準?反過來，無鉛制程OK，則普通制程一定OK。

爐溫測試儀選擇要素六：現場測試

在購買之前，一定要進行現場測試，只有現場測試才能發現問題

1. 儀器的穩定性：可以反復測試同一臺回流爐，來進行溫差對比，就可以看出問題。

2. 儀器的精確性：可以設定不同的觸發溫度，不同的采樣頻率進行測試比較。

3. 軟件操作的易用性和完整性：(特別是新公司建議選擇操作越簡單的越好) 像美國KIC與英國DATAPAQ知名品牌的操作軟件就層層嵌套，把人弄得云里霧里。因為軟件沒有結構化，模塊化。(拓普瑞TP2000爐溫測試儀真正實現模塊操作模式，一個界面可以完整編輯完所有工藝參數)，另外看有沒有錫膏庫，設備庫，方便進行工藝分析。

4. 售后服務：(保修時間最好比較長，維修周期越快越好，技術支援點當然越多越好。)

5. 價格：現在購買爐溫測試儀可以選擇的品牌很多，要做到價廉物美并非難事，國內品牌也是一種不錯的考慮。
