無紙記錄儀的工作原理及應用拓普瑞

日期: 2019-12-13 14:50:12.0 作者: 拓普瑞瀏覽次數: 5614

瀏覽次數: 5614

無紙記錄儀是將一個或多個變量隨時間變化的過程記錄下來的儀器。它可以保存所記錄的信號變化以便于分析處理，記錄儀的最大特點是能自動記錄周期性或非周期性瞬態電平變化過程和多路信號的慢變化過程。

無紙記錄儀，是一種從傳感器獲取測量結果，并將結果存儲起來備用的電子儀器。一些常用的測量包括壓力、電流、溫度、速度、位移、張力和其他一些物理量。

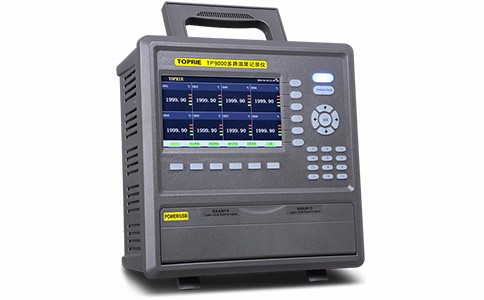

多路溫度記錄儀TP9000

無紙記錄儀和傳感器一起配合工作，將待測的物理量和激勵信號轉換成電信號，如電流和電壓;然后這些電信號再被轉換或數字化為二進制數據。二進制數據是非常易于進行軟件分析并存儲到電腦的硬盤或其他存儲介質當中的，比如U盤。

使用無紙記錄儀時請遵循以下步驟：

1、將傳感器連接到無紙記錄儀上，如熱電偶、濕度傳感器、壓力傳感器、電流變送器等;

2、使用數據記錄軟件對您的無紙記錄儀進行配置;

3、使用數據記錄軟件對您的數據記錄任務參數進行配置，如采樣率、預警、開始和停止條件等等;

4、運行數據記錄任務;

5、在硬件對您的傳感器測量結果進行數字化之后，對數據進行分析和存儲以備日后所用。

除了記錄數據之外，無紙記錄儀還能做些什么呢?

從名稱上來看，無紙記錄儀的主要用途就是對傳感器測量得到的數據進行存儲，以備日后所用。但是一項數據記錄應用通常不僅僅需要進行數據采集和存儲，您將不可避免地需要對數據進行分析和表示，來了解測量結果，并在記錄的數據的基礎上進行決策。一項完整的數據記錄應用一般來說都需要下面所列舉的構成元素中的大部分“”

1、采集

采集包括了您的傳感器和數據記錄硬件，還包括將物理量轉換成數字信號的過程。

2、在線分析

在線分析包括您在存儲數據之前所需要進行的任何分析操作，一個通常的例子是將電壓測量值轉換為有意義的科學計量單位，如攝氏度等等。您可以在記錄數據之前完成這些復雜的計算并進行數據壓縮。基于電流測量的系統控制部分，也是在線分析的一部分。每個數據記錄軟件應用都應該完成二進制數據到電壓值，以及電壓值到科學計量單位的轉換。
