數據記錄儀方案 Case

工廠設備無線監控系統（日本山內精密電子（深圳）有限公司）

日期： 2021-01-19 14:43:16.0

瀏覽次數： 23363

方案描述

為保證產品生產質量，需對該公司的生產工藝進行實時無線監測，并進行數據分析報警、數據存儲等功能。
公司之前設備均為單一、獨立生產加工機械設備，無數據采集、在線工藝監控功能，此次改造主要將工廠內部所有生產設備進行實時數據監測，并搭建無線監測系統，由辦公室內電腦主機統一監測。
此次項目針對設備包括：精煉機、混煉機、擠壓機、加硫機、成型機、注塑機、研磨機、鍋爐等設備共一百多臺。

方案組成

一、電腦監控軟件
二、電腦端無線接收器TP410
三、無線監控主機T3
四、數據采集卡TP1608
五、無線路由器TP401
六、傳感器及其二次設備

方案結構

生產車間每個機械設備配備一臺T3無線監控主機，監控主機與TP1608采集卡進行通信，從而獲取采集卡采集的傳感器數據；監控主機并同時與二次設備或者串口傳感器進行通信，采集其數據，并以工業無線ZIGBEE方式組建無線網絡。電腦端設有無線接收器，用來接收T3無線監控主機發送過來數據，電腦軟件進行數據解析、顯示、分析、報警、存儲等功能。距離辦公室較遠車間采用無線路由器來增加該套無線網絡的穩定性。

在生產過程中需要對產品進行溫度、產品尺寸（直徑）、流量、設備動作位移、設備工作電壓、電流，真空壓力，轉速等參數進行實時監測，并實時無線傳輸至辦公室監控電腦端。
1>溫度監測：1、直接采集溫控器上溫度傳感器信號
2、復雜監測點采用紅外線溫度傳感器監測
3、可安裝傳感器地方采用PT100傳感器監測

以上數據均采用TP1608數據采集卡直接采集
2>流量監測 : 采用了渦輪流量計，信號使用TP1608進行采集
采用超聲波流量計，使用T3監控主機串口通信采集
3>產品直徑監測：采用激光外徑測試儀，采集方式T3主機串口采集
4>動作位移監測：采用高精度光柵尺，采集方式T3主機串口采集
5>電壓、電流監測：采用電壓、電流互感器，采集方式TP1608采集
6>真空壓力監測：采用真空壓力傳感器，采集方式TP1608采集
7>轉速監測：采用轉速、頻率傳感器，采集方式TP1608脈沖采集卡

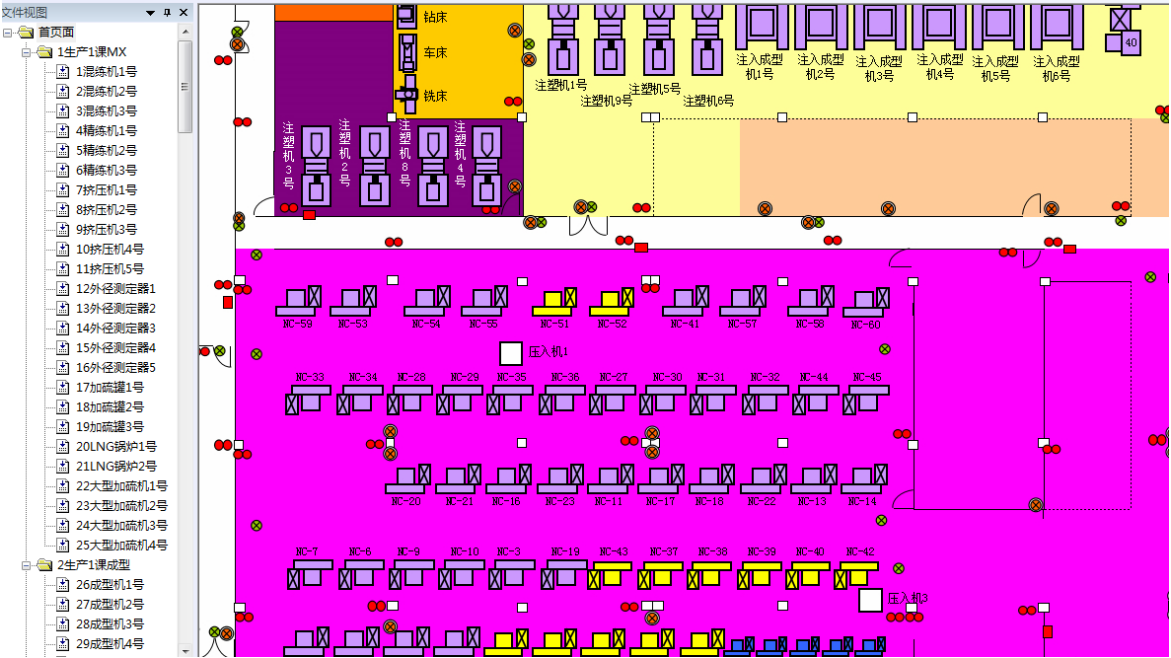

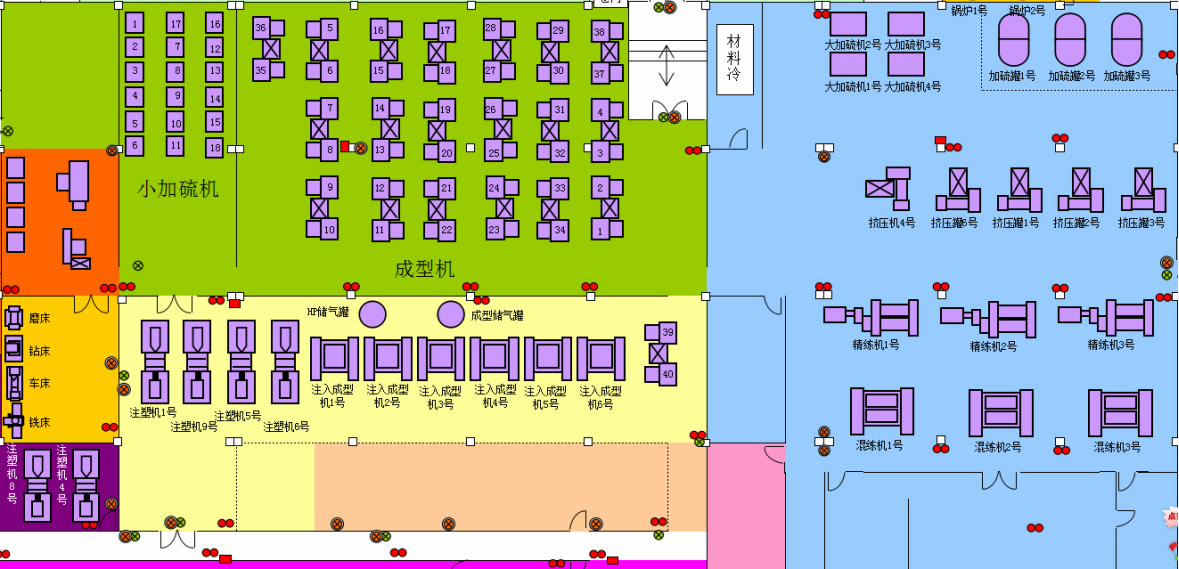

設備局部分布圖（軟件首界面顯示）

設備局部分布圖

標簽: 無線監控系統???

上一篇：智慧水雨情在線檢測系統解決方案下一篇：食品加工廠遠程監控系統
